МОДУЛЬНЫЕ ТРУБНЫЕ СИСТЕМЫ

Циклоны

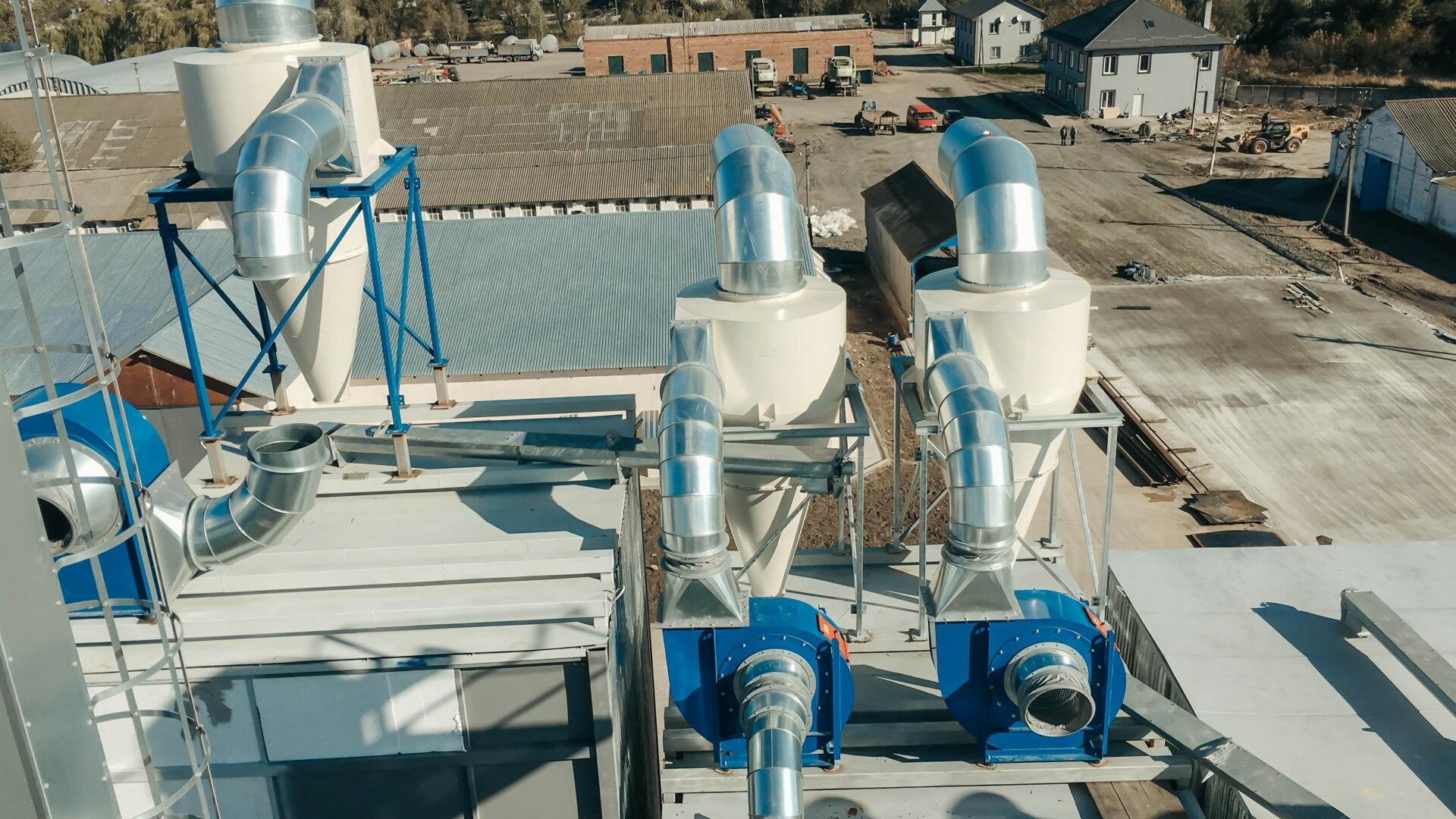

С с е р и е й ц и к л о н о в S Z- L B простейшие предварительные сепараторы возможны для широкого спектра промышленных применений. От ц и р к у л я р н ы х п и л в п л о т ь д о промышленных фильтров возможно оснастить этими циклонами.

С циклонами Schmelzer серии SZ у Вас есть правильный предварительный сепаратор почти всех размеров для всех видов пылеудаления. Циклоны оснащены стандартным тангенциальным способом подвода, что гарантирует очень хорошую степень разделения.

Конечно, циклоны также могут быть спроектированы со спиральным входом или входом для трубы. Сепараторы доступны в левой и правой версиях. Такие аксес суары, как дождевые крыши, изготавливаются на заказ для каждого циклона.

Циклоны

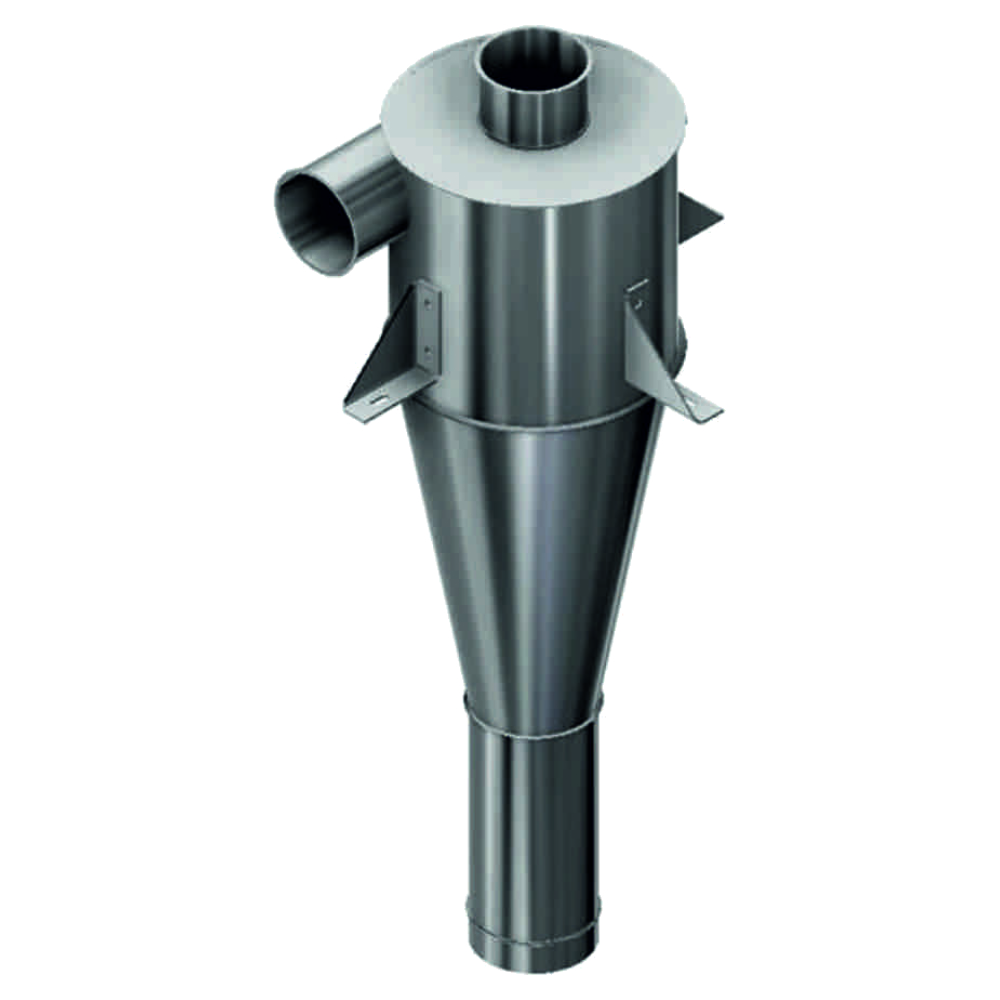

Циклоны в лёгком исполнении

Циклоны  лёгкой  конструкции характеризуются простой конструкцией и хорошей эффективностью разделения.

Циклоны имеют круглую впускную трубу и могут быть  легко подключены к существующим трубопроводам. Лёгкая конструкция из оцинкованной листовой стали толщиной 1 мм позволяет без проблем интегрировать  сепараторы в уже существующие системы пылеудаления и системы трубопроводов с помощью крепления зажимными кольцами. Выпуск пыли может осуществляться с помощью FIBC (Big Bag), который прикреплён к выпускной трубе. При использовании BigBag циклон должен работать на стороне давления. В лёгком исполнении представлены циклоны 700-4000 м³/ч.




Циклоны

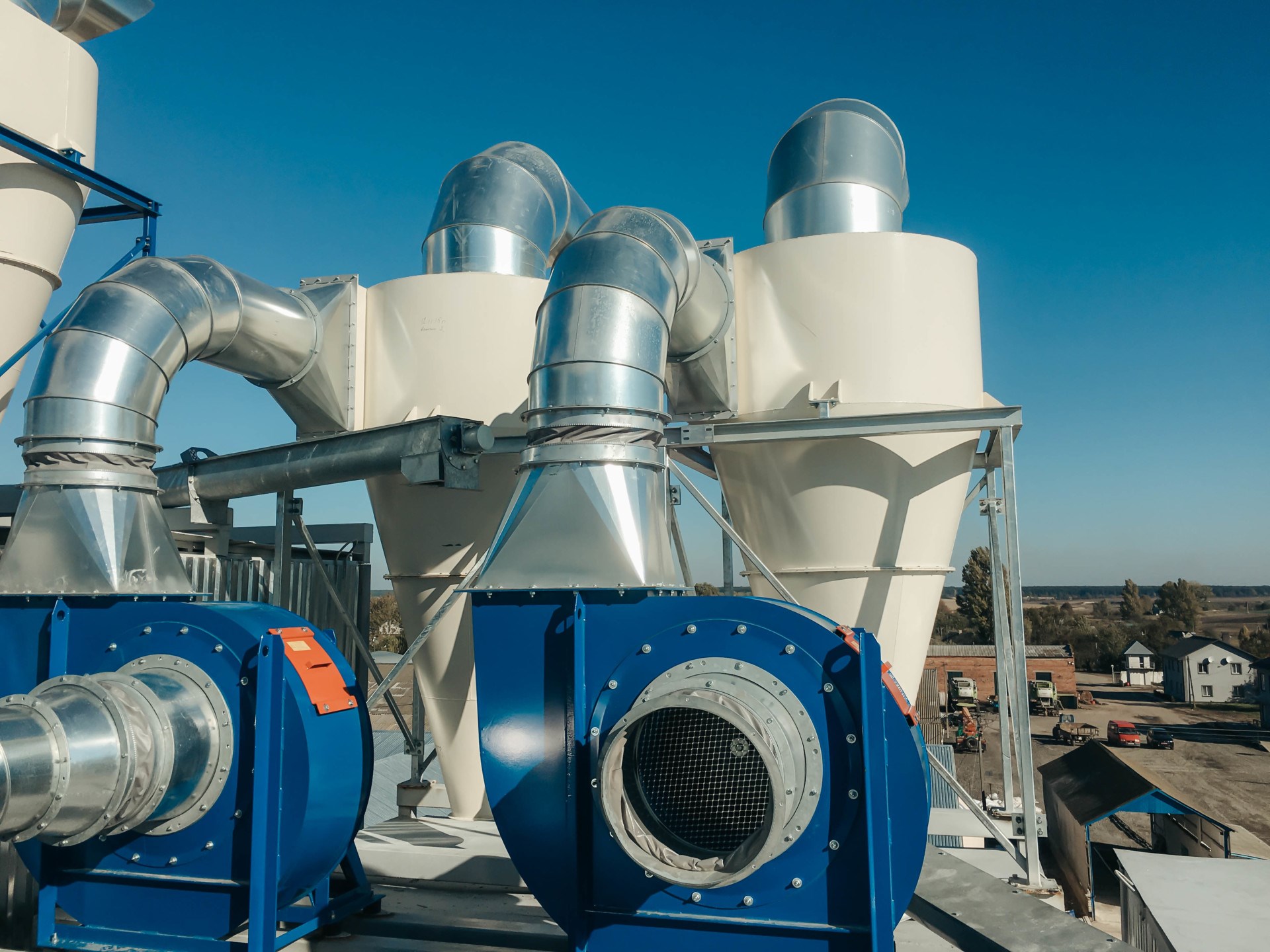

Циклоны в тяжёлом исполнении

Циклоны фирмы Schmelzer серии SZ могут использоваться практически для всех задач по удалению пыли.

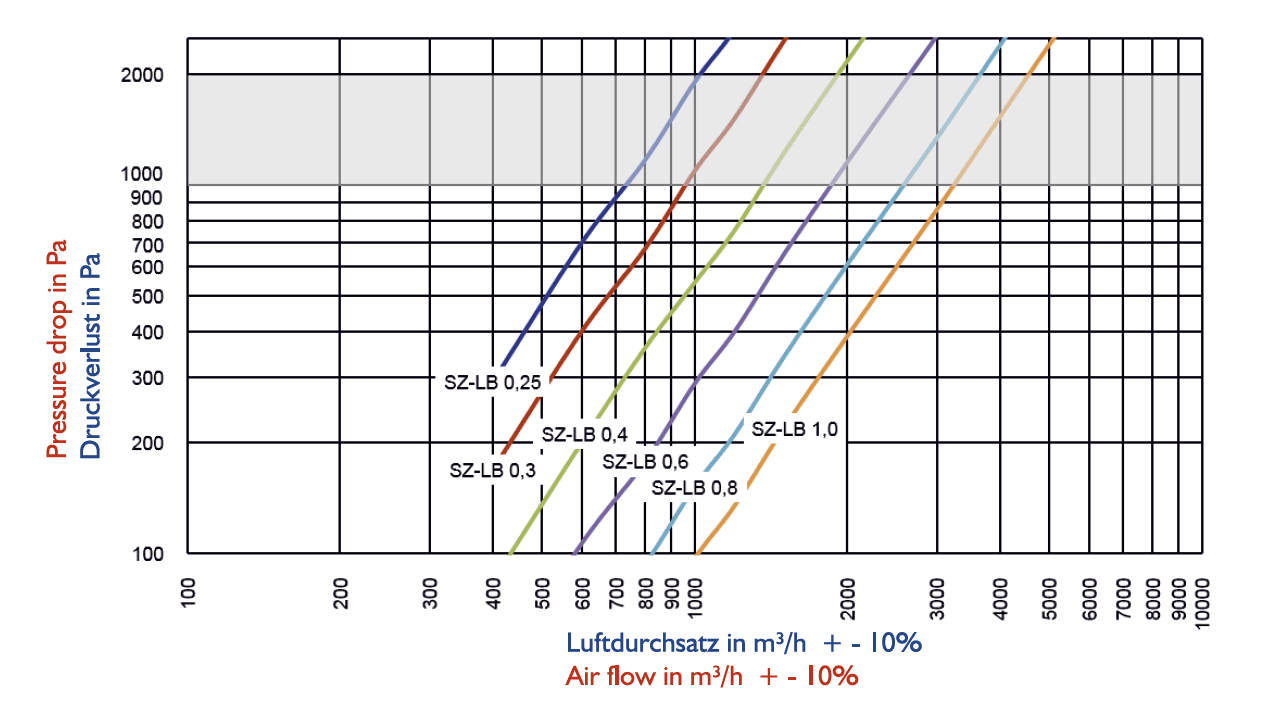

Для диапазонов объёмного расхода 3000-60000 м³/ч доступны различные формы циклонов. Серия циклонов SZ основана на щелевидном входе, дополнительно, может быть реализовано спиральное впускное отверстие. Циклоны изготовлены из окрашенной листовой стали. Исполнение из нержавеющей стали, а также покрытия 2K также возможно по запросу. Для предотвращения турбулентности существует возможность установки пылеуловителя с размерами для поворотного клапана. В крышке и в нижней части отверстия прикреплена смотровая дверь. Круглые фланцы выполнены в соответствии с DIN 24154 R II и плоские фланцы — в соответствии с DIN 24193 Series 2. Серая область на диаграмме Q-P указывает на хороший диапазон.
