Cyclones

Grâce à la gamme de cyclones SZ-LB, des pré-séparateurs faciles sont à votre disposition pour différentes utilisations industrielles. Des équipements supplémentaires pour cyclones comme les scies circulaires ou les filtres à industries peuvent être ajoutés.

Grâces aux cyclones Schmelzer de la gamme SZ, vous disposez des préséparateurs de chaque type pour l’aspiration de poussière et dans presque toutes les tailles. Les cyclones sont équipés de série avec une entrée tangentielle qui garantit une très bonne direction du flux. Bien entendu les cyclones peuvent également être conçus avec des entrées en spirale ou entrées tubées. Les pré séparateurs sont disponibles avec exécution à gauche ou à droite. Les accessoires comme les capots de protection contre la pluie sont fabriqués et adaptés à chaque type de cyclone.

Cyclones
VERSION LEGERE

Les cyclones en version légère se caractérisent avant tout par leur construction simple et par leur bonne performance lors de la séparation de la matière.

Les cyclones sont dotés d’un tuyau d’entrée rond et peuvent être facilement raccordés aux canalisations existantes. La construction légère en tôle acier 1mm galvanisée Sendzimir permet
d’intégrer facilement les séparateurs aux systèmes de dépoussiérage et aux tuyauteries existantes à l’aide des colliers de serrage.

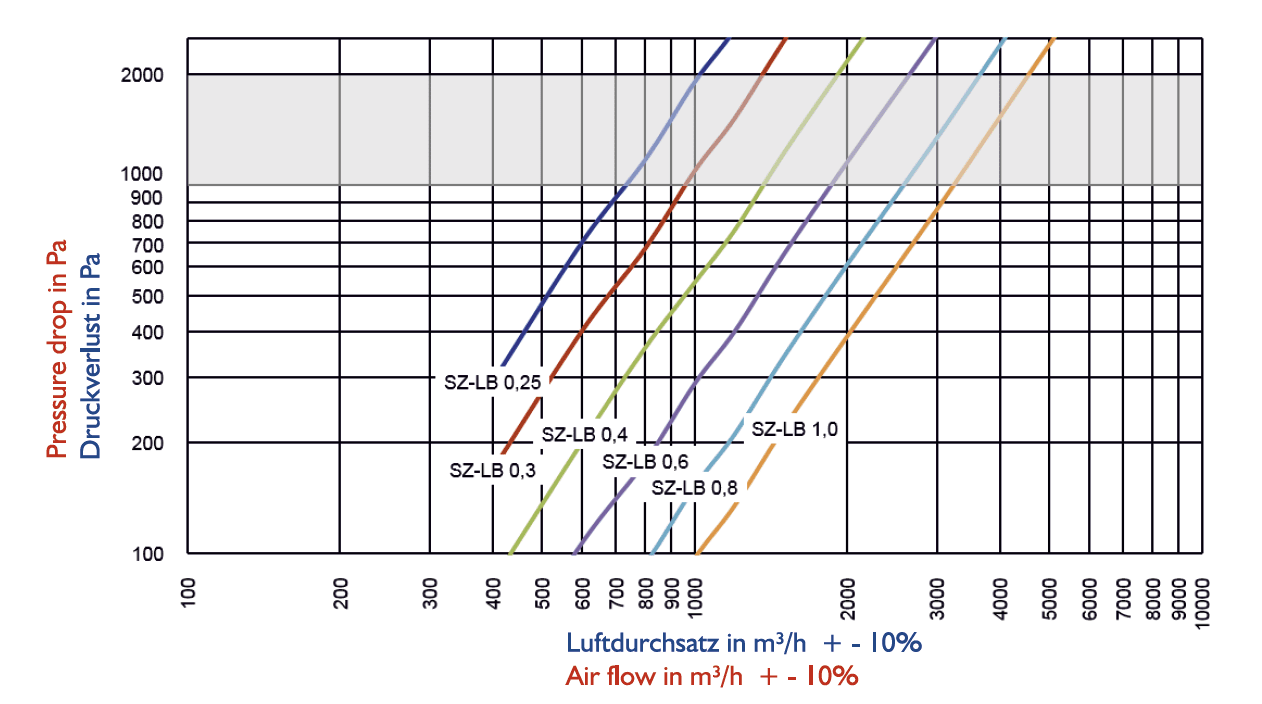

La poussière peut être évacuée au moyen d’un sac Big Bag qui peut être fixé au tuyau de sortie. Lors de l’utilisation du sac Big Bag, le cyclone doit fonctionner en mode soufflerie. Dans cette version légère, les cyclones sont disponibles de 700 à 4000m³/h.




CYCLONES
VERSION ROBUSTE

Les cyclones Schmelzer de la série SZ peuvent être utilisés pour presque toutes les tâches de dépoussiérage industriel.

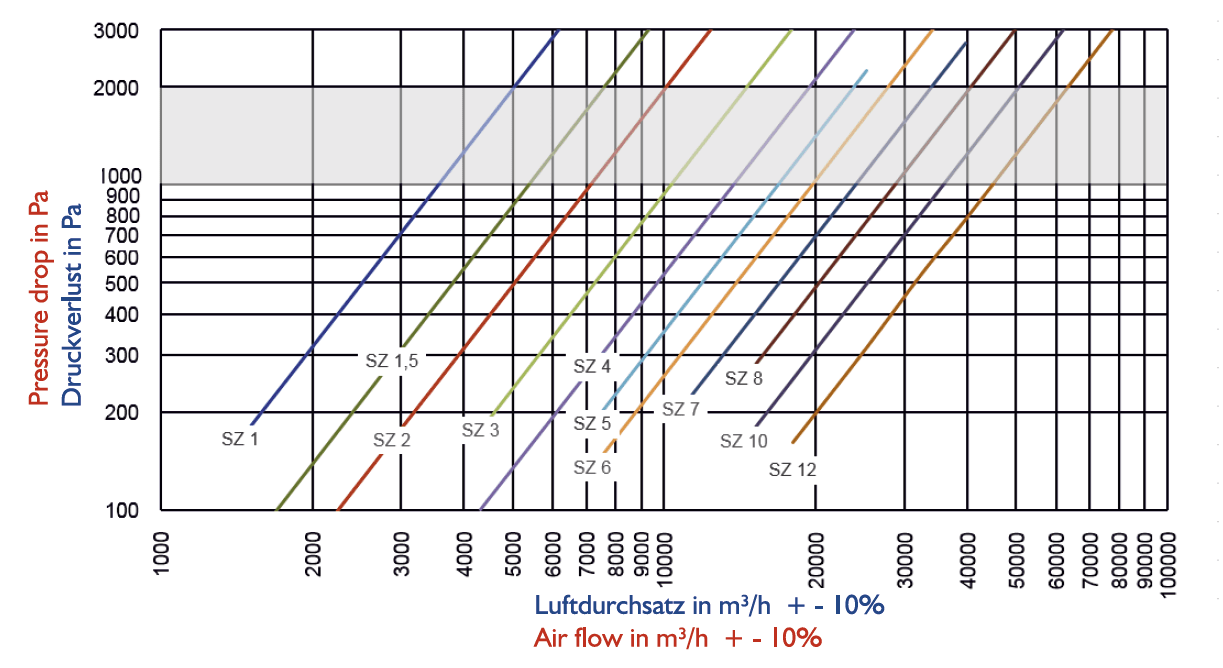

Différentes géométries de cyclones sont disponibles pour des gammes de débit volumique allant de 3000 à 60000 m³/h. Ces cyclones sont construits avec une entrée en forme de fente ou spirale en fonction de votre choix. Ils sont fabriqués en tôle acier laquée. Nous pouvons également réaliser des versions en acier inoxydable ainsi que des revêtements 2K sur demande. Afin d’éviter les turbulences, il est possible d’ajouter un collecteur de poussière avec raccordement pour une vanne rotative. Une trappe de visite est apposée dans le couvercle et dans l’ouverture inférieure. Des brides circulaires sont conçues selon la norme DIN 24154 RII et les brides plates selon la norme DIN 24193 série 2. La zone marquée en gris sur le graphique Q-P représente le bon champ d’application.

Cyclones

produits correspondants

Cyclones - Version légère

Prix sur demande ou après inscription

Frais de port en sus

Cyclone - Version robuste

Prix sur demande ou après inscription

Frais de port en sus

Vanne rotative

Prix sur demande ou après inscription

Frais de port en sus

COMPETENCES

JE SUIS ICI POUR VOUS AIDER!

Responsable Export France/ Suisse / Belgique
Estelle Michehl
questions fréquemment posées

faq

Les cyclones utilisent la force centrifuge pour séparer les matières solides de l’air. Cette séparation s’effectue selon le principe de la force centrifuge. Les cyclones fonctionnent donc en faisant tourbillonner l’air à l’intérieur à des vitesses élevées. Les matières solides contenues dans l’air sont ainsi repoussées vers l’extérieur, loin du centre du cyclone. Les solides séparés tombent ensuite dans un collecteur, tandis que l’air propre est évacué du cyclone.

Les cyclones peuvent être utilisés dans différentes applications industrielles. Ils peuvent par exemple séparer les particules solides d’un flux de gaz ou éliminer la poussière et d’autres impuretés de l’air. Les cyclones sont également utilisés comme préfiltres pour éliminer les grosses particules des flux de gaz avant le traitement.

Oui, des versions personnalisées sont possibles. Les cyclones peuvent être adaptés à des exigences spécifiques en termes de capacité, de débit d’air et d’autres facteurs. N’hésitez pas à nous contacter pour discuter de vos besoins spécifiques.

Dans les cyclones, les particules de poussière sont séparées de l’air par la force centrifuge. Le flux d’air fait en sorte que les particules de poussière s’accumulent sur la paroi arrière, tandis que l’air propre est évacué. Les cyclones sont une méthode efficace pour éliminer la poussière de l’air et améliorer la qualité de l’air à l’intérieur.
