LA GEOMETRIE PARFAITEMENT RONDE

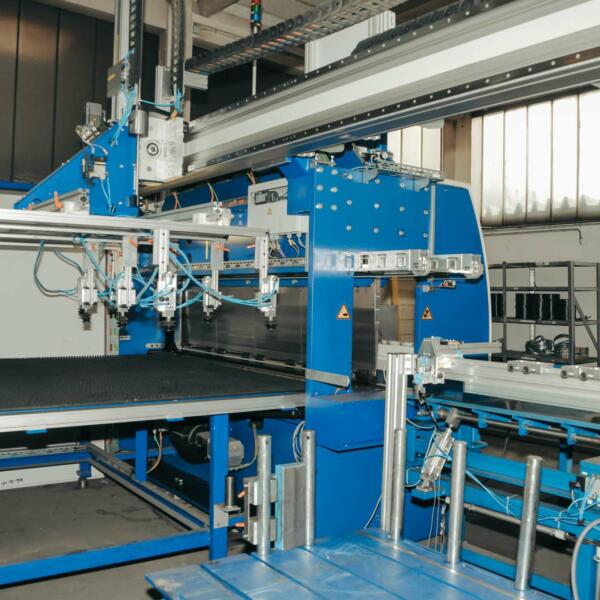

Le Groupe Schmelzer peut garantir une rondeur absolue grâce à un parc machines des plus modernes avec le calibrage et la soudure.

LE BORD SPECIFIQUE SCHMELZER

Après le raccordement, les vibrations entraînent souvent des problèmes dans les tuyauteries. Nous contournons ce problème en utilisant des bords évasés et à angle droit.

CALIBRATION INTÉRIEURE

Nous évitons les complications inutiles et avons donc prévu tous les tuyaux et raccords avec le même diamètre intérieur, quelle que soit l’épaisseur du matériau.
SYSTEME DE TUYAUTERIE MODULAIRE
L’AVANTAGE DE NOTRE PROGRAMME DE CONSTRUCTION DES TUBES

Des produits au top qui ont fait leur preuve depuis des années – C’est la définition du nom Schmelzer.

Notre système modulaire avec des bords spécifiques est adapté au transport de céréales et de matière en vrac. Des tubes soudés sur la longueur avec un joint filmé soudé offrent une forme parfaitement ronde et une protection contre la corrosion. La conception modulaire de nos produits permet de changer les tubes quand on le souhaite et d’agrandir les installations si besoin. Nos tubes de diamètre 100 à 400mm sont toujours en stock et peuvent être livrés rapidement.

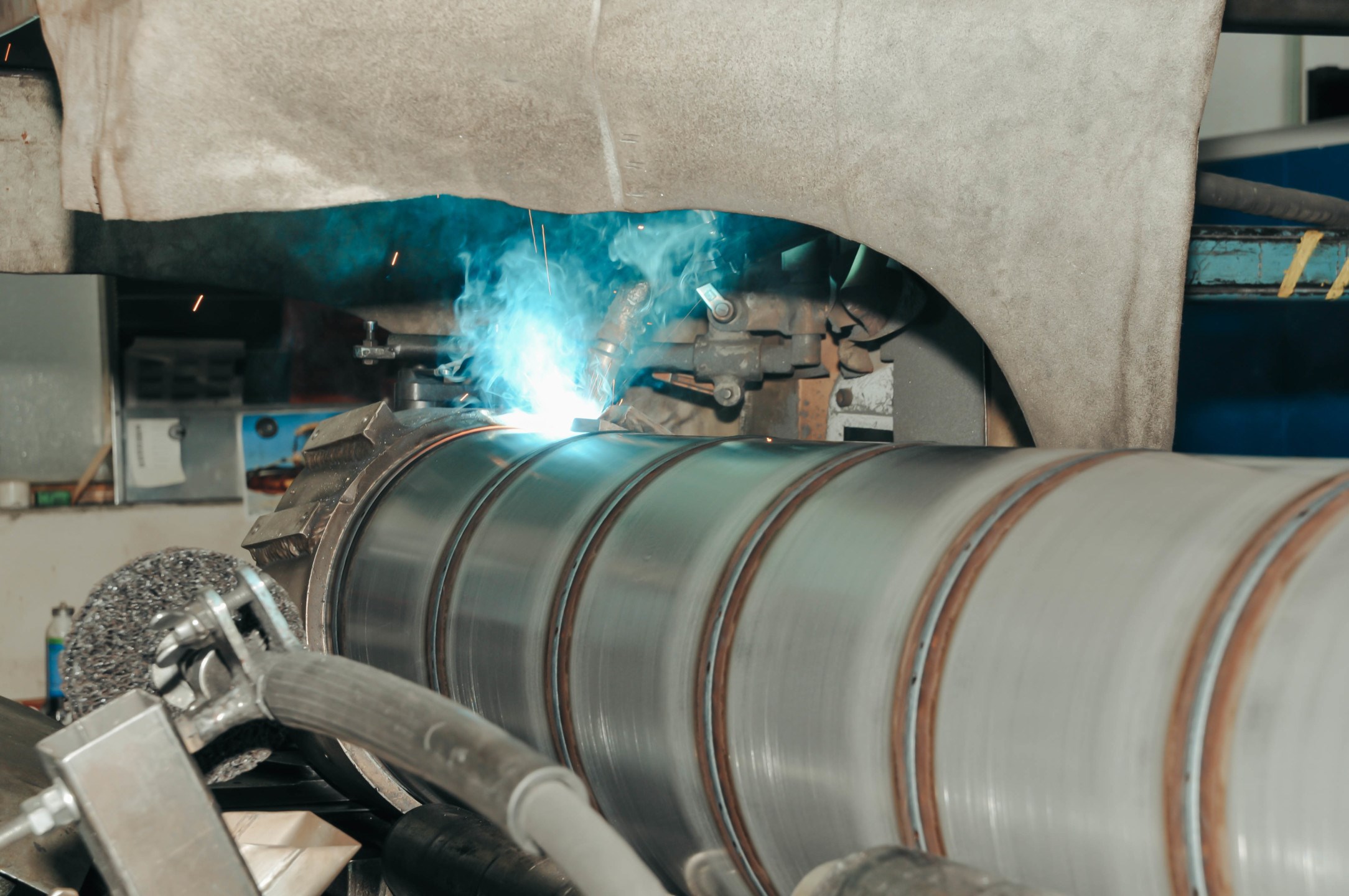

Grâce à notre parc machine ultramoderne une fabrication supplémentaire est toujours possible dans les plus brefs délais. Si la matière est plus dure, nous proposons notre système de protection contre l’usure. Les tubes sont ainsi protégés avec un revêtement plastique spécifique. La durée de vie du produit peut donc être jusqu’à 10 fois plus longue. Le revêtement peut également être facilement changé si nécessaire. En complément, nous mettons également les tubes Helix à votre disposition. Grâce à leur soudure en spirale, ces tubes peuvent atteindre des longueurs allant jusqu’à 12m.

MATERIAUX UTILISES POUR LES TUBES

Nous fabriquons les pièces formées DC01 ou DD11 avec des tôles DX51. D’autres matériaux sont disponibles sur demande.

DIMENSIONS / MESURES NOMINALES

Les diamètres et longueurs des tubes indiqués dans les descriptions d’articles sont des longueurs nominales. Les longueurs d’utilisation et diamètres sont indiqués sur les croquis.

TOLERANCES

Le diamètre et la rondeur des tubes respectent la norme DIN EN 10296-1. La tolérance des longueurs de tubes est celle indiquée dans la norme DIN ISO 2768-1-V. La tolérance d’angle pour les segments est de +/-2°.

SURFACES

Nous utilisons des tubes galvanisés à chaud avec un revêtement minimum de 150g/m². Les épaisseurs exactes des couches dépendent de l’épaisseur et des propriétés de la matière.

Toutes les pièces formées comme les segments, les pièces en fourche, les sorties, les vannes à glissière, les pièces en T, les distributeurs rotatifs, les transitions, les distributeurs à clapet, les têtes pivotantes et les freins à céréales sont galvanisées à chaud avec un revêtement de 150g/m² minimum. D’autres revêtements de surface sont disponibles sur demande.

PIECES SPECIFIQUES

La fabrication de pièces tubées et accessoires en version spéciale est toujours possible. Vous pouvez obtenir les tarifs sur demande.

RACCORDEMENT

Les colliers de serrage sont prévus pour le raccordement des conduites dont l’épaisseur est de 1 à 3 mm et dont le diamètre est compris entre 100 et 400 mm. D’autres éléments pour le raccordement sont disponibles sur demande.

COMPETENCES

JE SUIS ICI POUR VOUS AIDER!

Responsable Export Pays francophones - Espagne
Estelle Starke
questions fréquemment posées

faq

Les tuyauteries modulaires peuvent être utilisées dans de nombreuses situations.  Le système standard avec bord rabattu est spécialement adapté au transport de céréales et permet généralement le transport de tous les produits en vrac.

Notre tuyauterie modulaire permet de réaliser des projets personnalisés, car tous les tubes et raccords sont compatibles entre eux.

Grâce au système modulaire, vous pouvez étendre votre tuyauterie à volonté. Le remplacement en cas d’usure ne pose aucun problème.

Notre stock est composé de tubes diamètres 100 à 400. (Pour le diamètre : norme DIN EN 10296-I et pour la tolérance de la longueur norme DIN ISO 2768-I-V). Le diamètre intérieur est toujours le diamètre nominal -1mm. Exemple : pour Ø200mm, le diamètre intérieur est de Ø199mm.

Les tubes de notre tuyauterie modulaire sont en tôle DX51 + Z175. Ce type de métal résiste à la corrosion et aux impuretés, ce qui le rend idéal dans de nombreuses utilisations.

Les tuyaux modulaires peuvent être fixés les uns aux autres à l’aide de nos différents raccords tels que les brides, les bagues de serrage et les bagues de serrage rapide. Les tuyaux peuvent également être soudés les uns aux autres. Nos produits sont galvanisés et peuvent donc être utilisés dans différents secteurs tels que l’industrie alimentaire, pharmaceutique et cosmétique. Notre tuyauterie modulaire est en outre facile à nettoyer et à entretenir.
