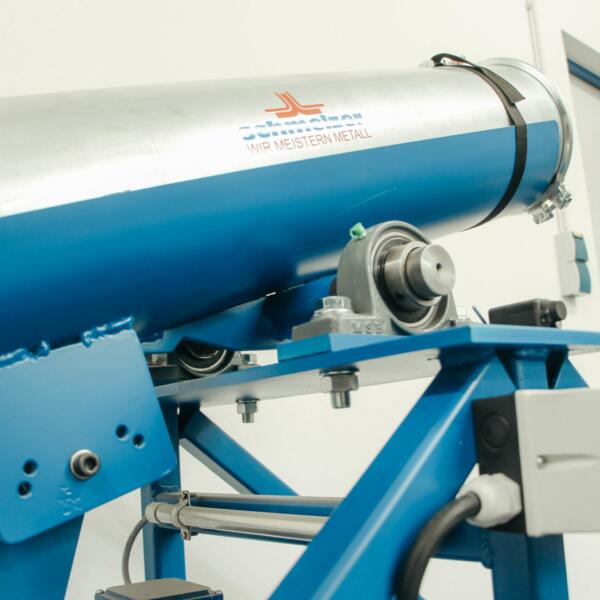

Absolut runde Geometrie

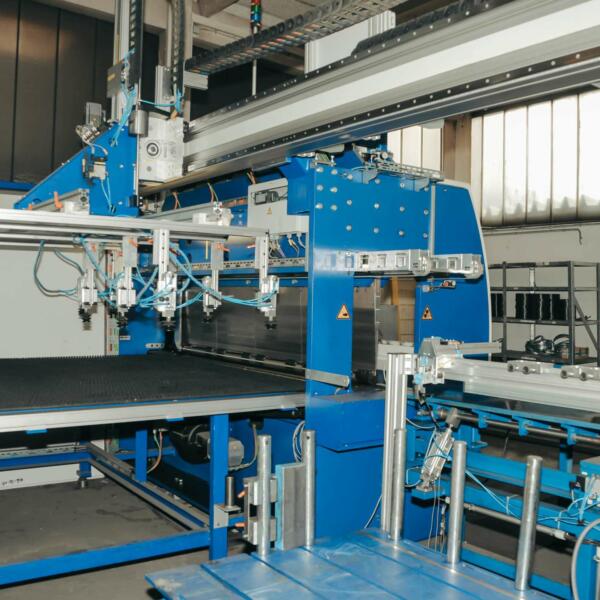

Die absolute Rundheit kann die Schmelzer Gruppe dank unserer Ausstattung mit modernsten Maschinen in Kombination mit der Kalibrierung nach dem Schweißen garantieren.

Schmelzer Bördelkante

Nach der Rohrverbindung führen Verwirbelungen häufig zu Problemen in der Rohrleitung. Wir umgehen dies durch den Einsatz scharfkantiger und rechtwinkliger Bördelkanten.

Innen Kalibriert

Wir vermeiden unnötige Komplikationen und haben somit alle Rohre und Formstücke unabhängig von der Materialstärke mit dem gleichen Innendurchmesser versehen.
MODULARE ROHRSYSTEME
IHR VORTEIL MIT UNSEREM ROHRBAUPROGRAMM

Ausgereifte Produkte, die sich seit Jahren in Anlagen bewähren – dafür steht der Name Schmelzer.

Unser modulares Rohrsystem mit präziser Bördelkante wird speziell für den Transport von Getreide und diversen Schüttgütern genutzt. Längsgeschweißte Rohre mit Foliennaht bieten Ihnen hohe Formgenauigkeit und Korrosionsschutz. Das Baukastensystem ermöglicht es, dass Rohrteile ausgetauscht werden können und ein bestehendes Rohrsystem beliebig erweitert werden kann. Rohrteile im Durchmesserbereich von 100-400mm stehen Ihnen schnell ab Lager zur Verfügung. Auch eine Nachfertigung kann dank eines hochmodernen Maschinenparks zeitnah erfolgen.

Sollte es einmal härter zugehen, ist unser Rohrprogramm auch mit einem Verschleißschutz erhältlich. Diese Rohre sind mit einer abriebfesten Kunststoffauskleidung versehen. Die Standzeiten können dadurch um bis das 10- fache erhöht werden. Auch das Austauschen der Auskleidung ist in wenigen Handgriffen möglich. Für Ihre Rohrleitung stehen Ihnen auch Helix-Rohre zur Verfügung. Mit diesem spiralgeschweißten Rohrsystem können wir Längen bis 12 m realisieren.



MATERIALIEN ROHRE

Wir fertigen mit den Materialien Blech DX51 Formstücke Blech DC01 bzw. DD11. Andere Materialien bekommen Sie bei uns auf Anfrage.

ABMESSUNGEN/NENNMASSE

Die Durchmesser und Rohrlängen in den Artikelbezeichnungen sind Nennlängen. Die Nutzlänge bzw. der Durchmesser ist in den Maßskizzen angegeben.

TOLERANZEN

Durchmesser und Rundheit bei Rohren nach DIN EN 10296-1. Längentoleranz bei Rohren nach DIN ISO 2768-1-V Winkeltoleranz bei Segmenten +/-2°.

OBERFLÄCHEN

Wir verwenden schmelztauchverzinkte Rohre mit einer Auflage von mindestens 150g/m². Die exakten Schichtdicken sind abhängig von Materialdicke und Materialbeschaffenheit.

Alle Formstücke wie Segmente, Gabelstücke, Ausläufe, Schieber, T-Stücke, Drehrohrverteiler, Übergänge, Klappkästen, Schwenkköpfe und Getreidebremsen sind feuerverzinkt mit einer Auflage von mindestens 150g/m². Andere Oberflächenbeschichtungen sind auf Anfrage erhältlich.

SONDERBAUTEILE

Die Anfertigung von Rohrbauteilen und Zubehör in Sonderausführung ist natürlich möglich. Die Preise bekommen Sie bei uns auf Anfrage.

VERBINDUNGSELEMENTE

Die Spannringverbindungen sind für Förderrohrleitungen mit Materialstärken von 1-3 mm in den Durchmessern von 100-400 mm vorgesehen. Alt. Verbindungselemente sind auf Anfrage erhältlich.

FAQ

Häufig gestellte Fragen

Modulare Rohrsysteme sind vielfältig einsetzbar. Das Standardsystem mit Bördelkante wird speziell zum Transport von Getreide und Schüttgütern verwendet. Prinzipiell sind die modularen Rohrsysteme für alle rieselfähigen Schüttguter verwendbar.

Unser modulares Rohrsystem ermöglicht individuelle Systeme, da alle Rohre und Formstücke zueinander kompatibel sind.

Durch das Baukastensystem können Sie Ihr Rohrsystem beliebig erweitern. Der Austausch bei Verschleiß ist problemlos möglich.

Unsere Rohre haben wir in den Durchmessern 100-400 auf Lager. Bei den Durchmessern richten wir uns nach DIN EN 10296-I und für die Längentoleranz nach DIN ISO 2768-I-V. Der Innendurchmesser ist immer Nenndurchmesser -1mm. Beispiel: Bei Ø200mm ist der Innendurchmesser Ø199mm.

Die Rohre unserer modularen Rohrsysteme bestehen aus Blech. Die genaue Materialbezeichnung ist DX51 + Z175. Diese Art von Metall ist korrosions- und verunreinigungsbeständig und eignet sich daher ideal für den Einsatz in einer Vielzahl von Umgebungen.

Die modularen Rohrsysteme können mithilfe unserer Verbindungen wie Flansche, Spannring und Schnellspannring miteinander befestigt werden. Die Rohre können auch aneinandergeschweißt werden. Unsere Produkte sind aus verzinktem Material gefertigt und können daher in verschiedenen Branchen wie der Lebensmittel-, Pharma- und Kosmetikindustrie eingesetzt werden. Das modulare Rohrsystem ist außerdem leicht zu reinigen und zu warten.
