Cyclone – Version robuste

Prix sur demande ou après inscription

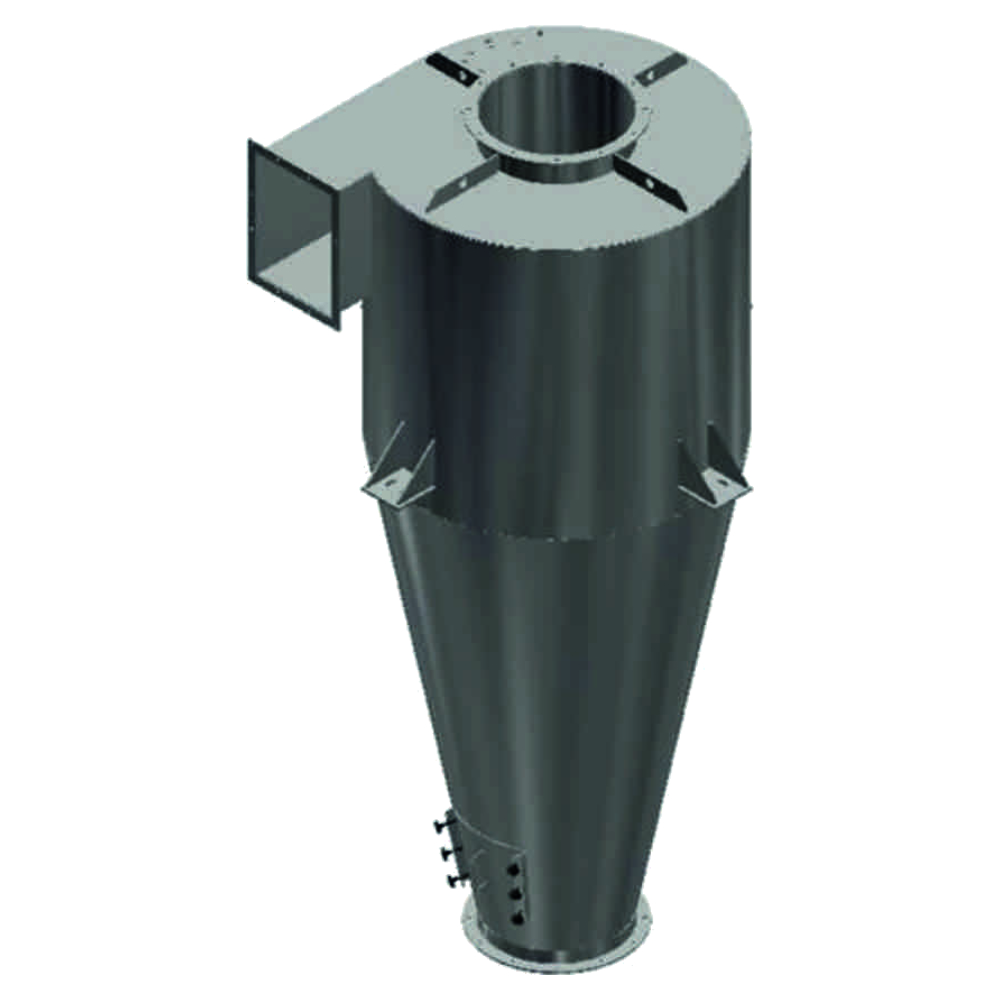

Les cyclones Schmelzer de la série SZ peuvent être utilisés pour presque toutes les tâches de dépoussiérage industriel. Différentes géométries de cyclones sont disponibles pour des gammes de débit volumique allant de 3000 à 60000m³/h. Ces cyclones sont construits avec une entrée en forme de fente ou spirale en fonction de votre choix. Ils sont fabriqués en tôle acier laquée. Nous pouvons également réaliser des versions en acier inoxydable ainsi que des revêtements 2K sur demande. Afin d’éviter les turbulences, il est possible d’ajouter un collecteur de poussière avec raccordement pour une vanne rotative. Une trappe de visite est apposée dans le couvercle et dans l’ouverture inférieure. Des brides circulaires sont conçues selon la norme DIN 24154 RII et les brides plates selon la norme DIN 24193 série 2. La zone marquée en gris sur le graphique Q-P représente le bon champ d’application.

Les cyclones sont disponibles en deux versions :

  • R = version droite
  • L = version gauche

UGS : ND Catégorie :
TypeRéférence de l'articleAncienne référenceabcdefghijkkgm³/s
SZ 1 L 4000640 4006028015684 400 mm 355 mm 900 mm 1400 mm 800 mm 100 mm 355 mm 250 mm 2300 mm 100 mm 550 mm 180 1,00
SZ 1 R 4000639 4006028015683 400 mm 355 mm 900 mm 1400 mm 800 mm 100 mm 355 mm 250 mm 2300 mm 100 mm 550 mm 180 1,00
SZ 1,5 L 4000642 4006028015686 450 mm 450 mm 1100 mm 1700 mm 1000 mm 100 mm 425 mm 300 mm 2800 mm 100 mm 650 mm 260,0 1,50
SZ 1,5 R 4000641 4006028015685 450 mm 450 mm 1100 mm 1700 mm 1000 mm 100 mm 425 mm 300 mm 2800 mm 100 mm 650 mm 1,50
SZ 2 L 4000644 4006028015688 560 mm 500 mm 1200 mm 2000 mm 1100 mm 100 mm 475 mm 355 mm 3200 mm 100 mm 700 mm 325,0 2,00
SZ 2 R 4000643 4006028015687 560 mm 500 mm 1200 mm 2000 mm 1100 mm 100 mm 475 mm 355 mm 3200 mm 100 mm 700 mm 325,0 2,0
SZ 3 L 4000646 4006028015690 630 mm 600 mm 1500 mm 2400 mm 1400 mm 100 mm 600 mm 425 mm 3900 mm 100 mm 850 mm 480,0 3,0
SZ 3 R 4000645 4006028015689 630 mm 600 mm 1500 mm 2400 mm 1400 mm 100 mm 600 mm 425 mm 3900 mm 100 mm 850 mm 480,0 3,00
SZ 4 L 4000648 4006028015692 800 mm 710 mm 1700 mm 2800 mm 1600 mm 100 mm 670 mm 475 mm 4500 mm 100 mm 950 mm 630,0 4,00
SZ 4 R 4000647 4006028015691 800 mm 710 mm 1700 mm 2800 mm 1600 mm 100 mm 670 mm 475 mm 4500 mm 100 mm 950 mm 630,0 4,00
SZ 5 L 4000650 4006028015694 900 mm 800 mm 2000 mm 3100 mm 1800 mm 100 mm 750 mm 530 mm 5100 mm 100 mm 1100 mm 820,0 5,00
SZ 5 R 4000649 4006028015693 900 mm 800 mm 2000 mm 3100 mm 1800 mm 100 mm 750 mm 530 mm 5100 mm 100 mm 1100 mm 820,0 5,00
SZ 6 L 4000652 4006028015696 900 mm 800 mm 2200 mm 3400 mm 2000 mm 100 mm 850 mm 630 mm 5500 mm 100 mm 1200 mm 970,0 6,00
SZ 6 R 4000651 4006028015695 900 mm 800 mm 2200 mm 3400 mm 2000 mm 100 mm 850 mm 630 mm 5500 mm 100 mm 1200 mm 970,0 6,00
SZ 7 L 4000654 4006028015698 1000 mm 900 mm 2300 mm 3700 mm 2200 mm 100 mm 900 mm 670 mm 6000 mm 100 mm 1250 mm 1100,0 7,0
SZ 7 R 4000653 4006028015697 1000 mm 900 mm 2300 mm 3700 mm 2200 mm 100 mm 900 mm 670 mm 6000 mm 100 mm 1250 mm 1100,0 7,0
SZ 8 L 4000656 4006028015700 1000 mm 1000 mm 2500 mm 4000 mm 2300 mm 100 mm 1000 mm 710 mm 6400 mm 100 mm 1350 mm 1270,0 8,0
SZ 8 R 4000655 4006028015699 1000 mm 1000 mm 2500 mm 4000 mm 2300 mm 100 mm 1000 mm 710 mm 6400 mm 100 mm 1350 mm 8,0
SZ 9 L 4000658 4006028015702 1120 mm 1120 mm 2700 mm 4200 mm 2400 mm 100 mm 1000 mm 750 mm 6700 mm 100 mm 1450 mm 1420,0 9,00
SZ 9 R 4000657 4006028015701 1120 mm 1120 mm 2700 mm 4200 mm 2400 mm 100 mm 1000 mm 750 mm 6700 mm 100 mm 1450 mm 1420,0 9,00
SZ 10 L 4000660 4006028015704 1250 mm 1120 mm 2800 mm 4400 mm 2600 mm 100 mm 1000 mm 800 mm 7100 mm 100 mm 1500 mm 1600,0 10,00
SZ 10 R 4000659 4006028015703 1250 mm 1120 mm 2800 mm 4400 mm 2600 mm 100 mm 1000 mm 800 mm 7100 mm 100 mm 1500 mm 1600,0 10,00
SZ 11 L 4000662 4006028015706 1250 mm 1250 mm 2900 mm 4600 mm 2700 mm 100 mm 1120 mm 850 mm 7400 mm 100 mm 1550 mm 1730,0 11,00
SZ 11 R 4000661 4006028015705 1250 mm 1250 mm 2900 mm 4600 mm 2700 mm 100 mm 1120 mm 850 mm 7400 mm 100 mm 1550 mm 1730,0 11,00
SZ 12 L 4000664 4006028015708 1400 mm 1250 mm 3000 mm 4800 mm 2800 mm 100 mm 1180 mm 900 mm 7700 mm 100 mm 1600 mm 1880,0 12,00
SZ 12 R 4000663 4006028015707 1400 mm 1250 mm 3000 mm 4800 mm 2800 mm 100 mm 1180 mm 900 mm 7700 mm 100 mm 1600 mm 1880,0 12,00

Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation
