Vanne de distribution asymétrique à 60°

Généralités :

• Domaine d’application : pour les produits en vrac à écoulement libre, pour la distribution bidirectionnelle du produit en vrac dans des conduites en chute libre
• Modèle galvanisé
• Corps et raccords galvanisés à chaud
• Étanchéité accrue grâce au joint du clapet en silicone alimentaire
• Palier d’arbre avec roulement à billes
• Baguettes de butée en plastique alimentaire
• Deux trappes d’inspection
• Clapet et arbre en acier inoxydable, remplaçables ultérieurement
• Les kits peuvent être ajoutés, remplacés ou ajustés ultérieurement
• La transition supérieure peut être remplacée par une transition symétrique
• La transition peut être tournée dans l’autre sens

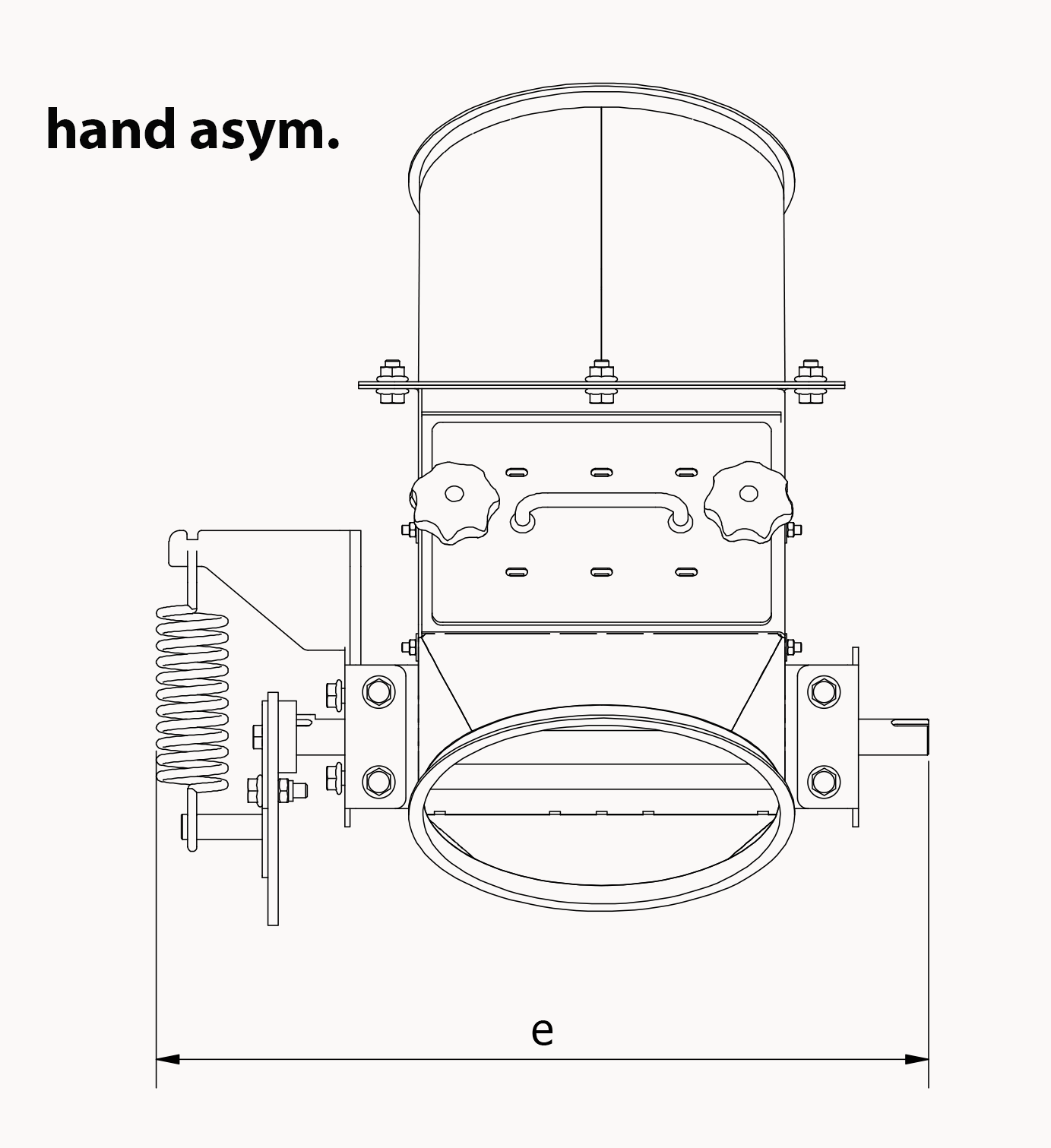

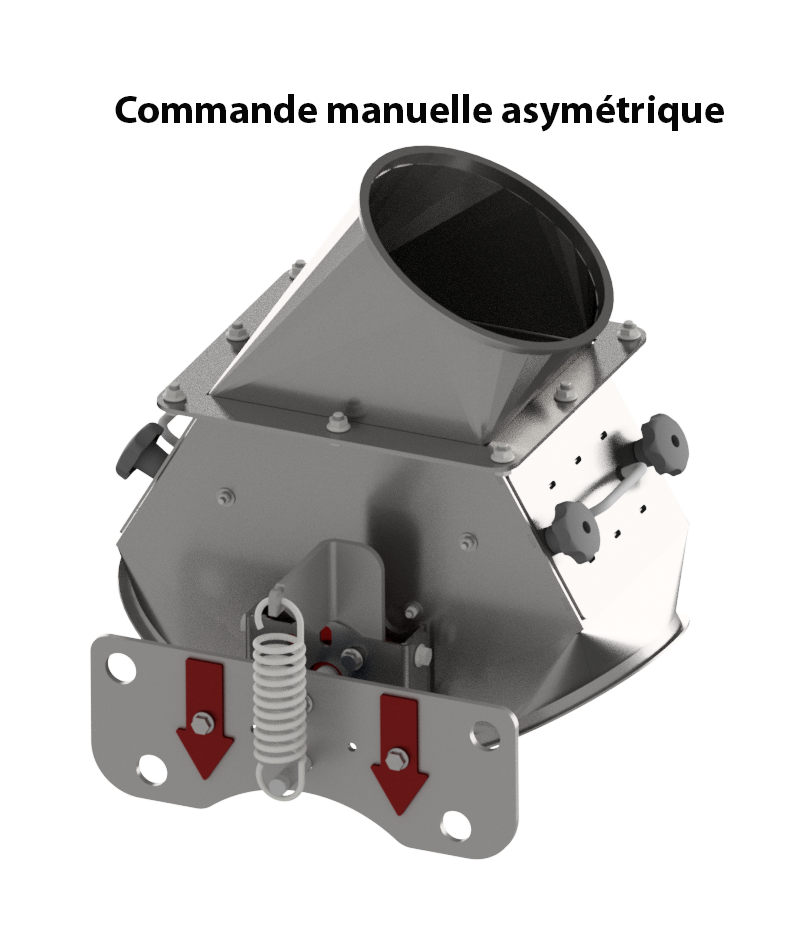

Commande manuelle H

• Pré-montée
• Réglable manuellement, ou à l’aide d’un câble
• Blocage en fin de course à l’aide d’un ressort de traction

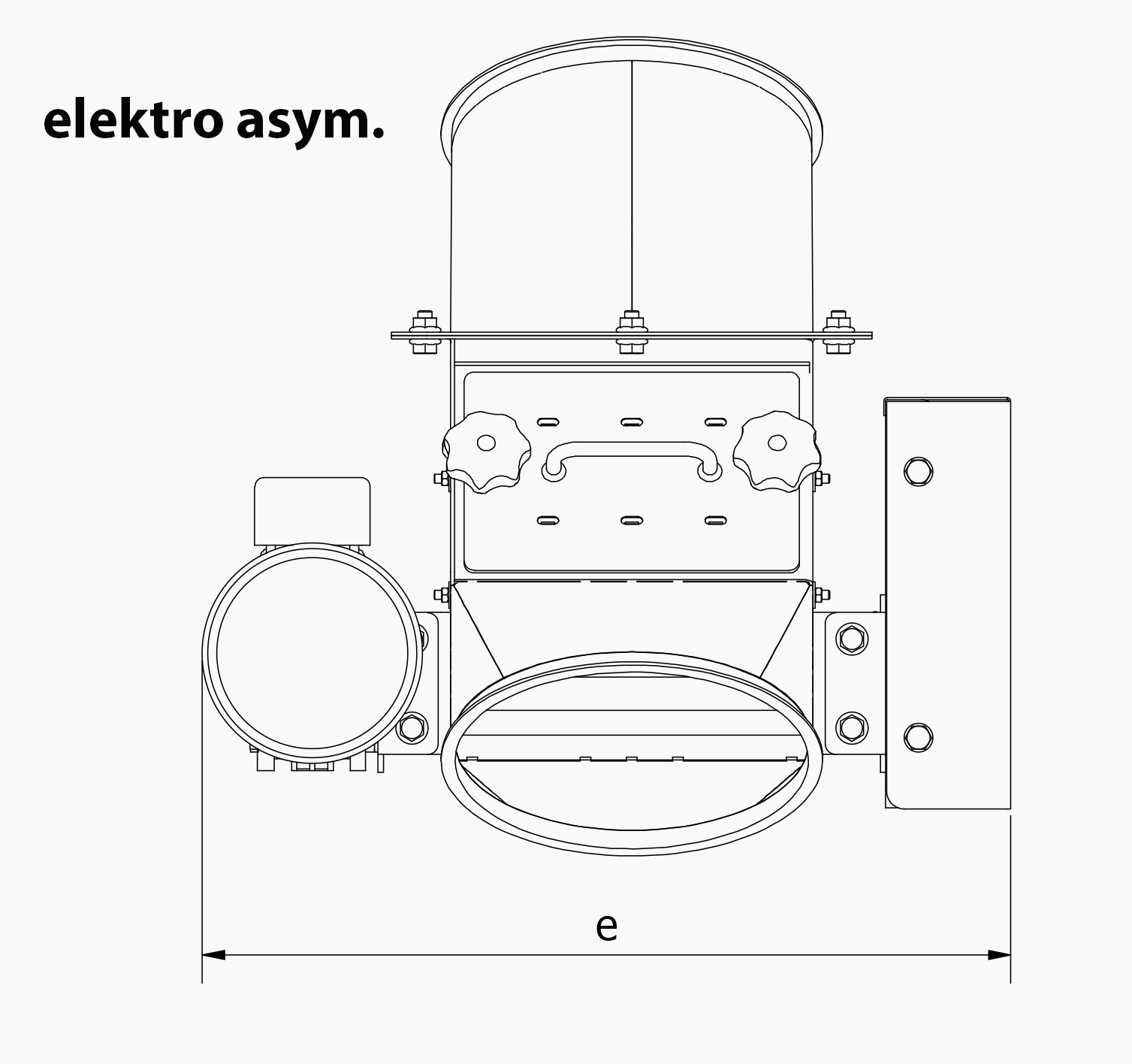

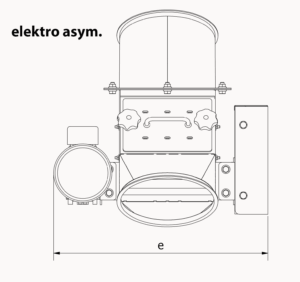

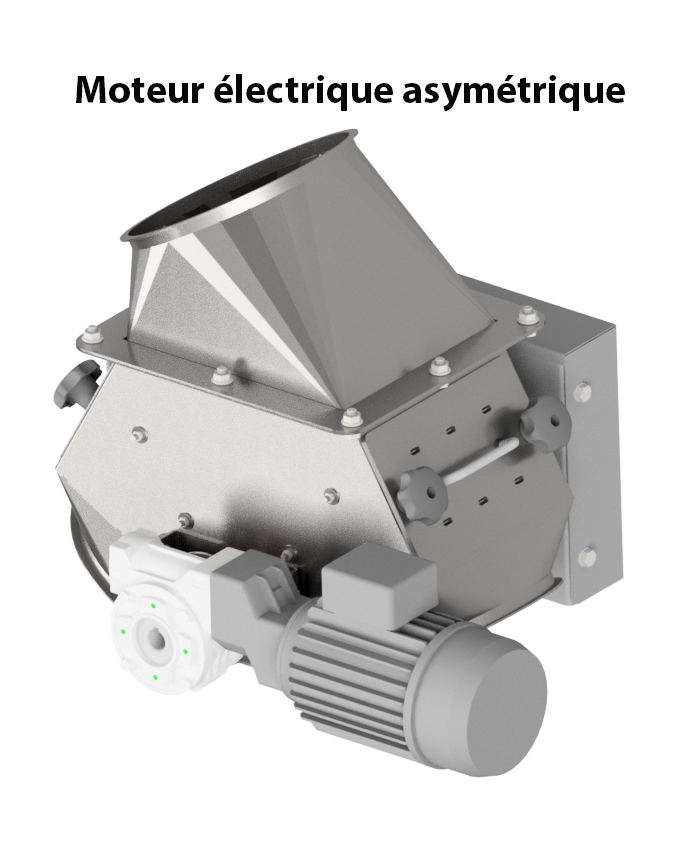

Moteur électrique E

• Pré-monté avec moteur électrique, support de fin de course, bouchon de fin de course
• Le moteur peut être tourné à 45°
• Réglage avec moteur électrique 230/400 V IP55
• Câblage et intégration dans une commande supérieure non inclus
• Veuillez commander séparément 2 interrupteurs de fin de course par vanne :
  • Interrupteurs de fin de course mécaniques – article 1000801
  • Interrupteurs de fin de course inductifs – article 1000800

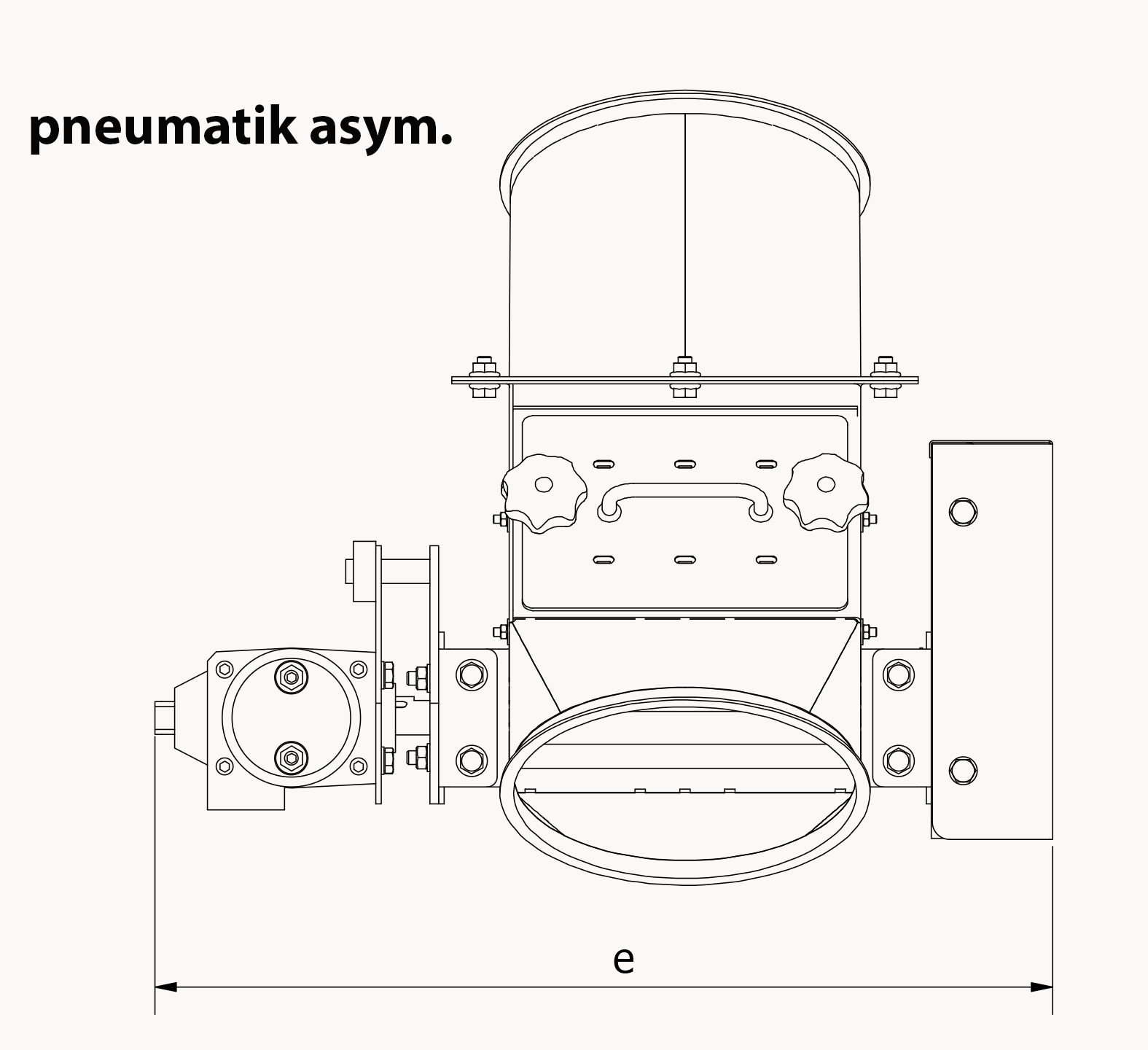

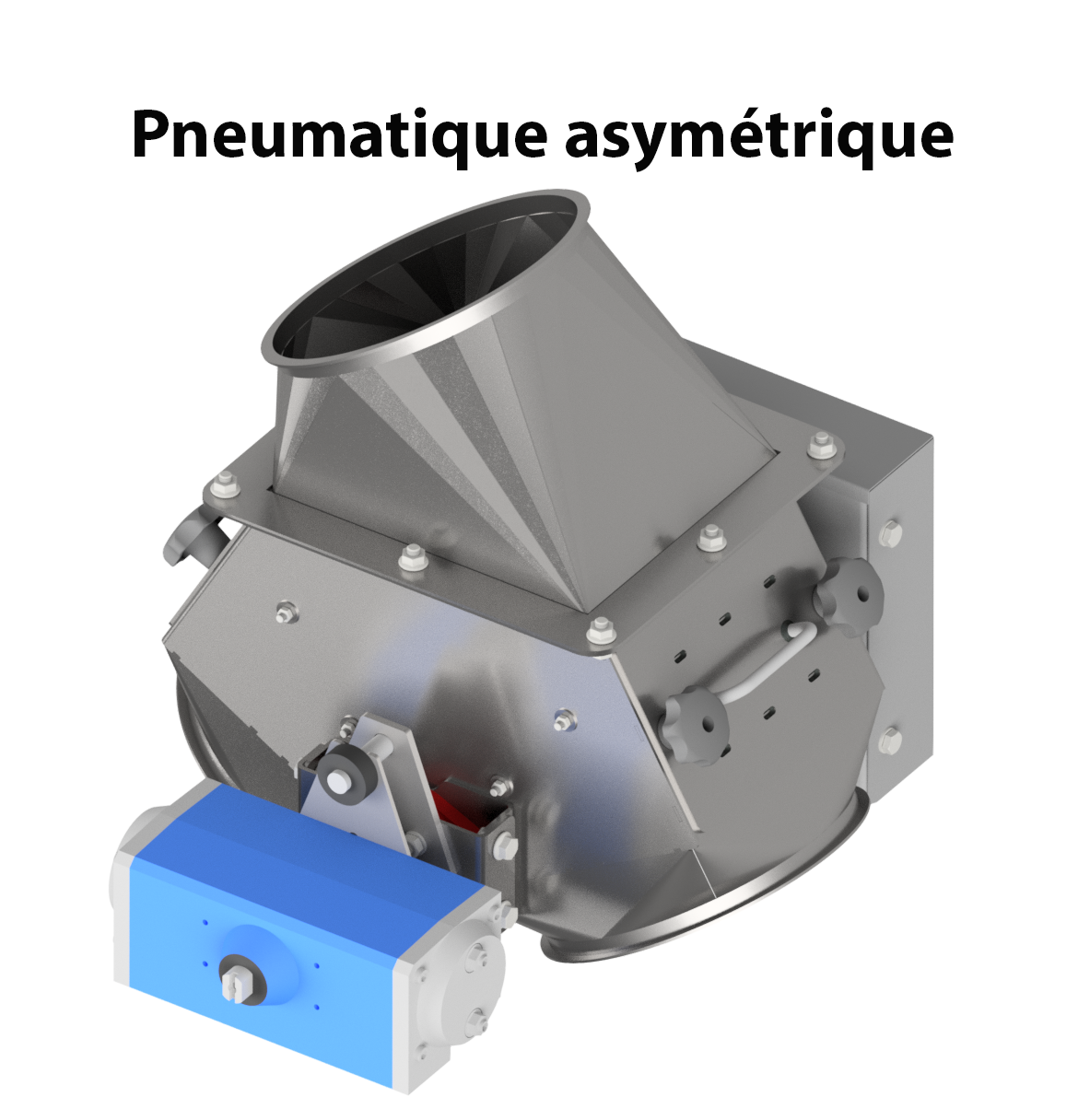

Entraînement pneumatique

Pré-monté avec entraînement pneumatique, support de fin de course, bouchon de fin de course

• Réglage au moyen d’un entraînement pneumatique à double effet 6 bars
• Sans électrovanne, étranglement d’échappement, etc.
• Veuillez commander séparément 2 fins de course par vanne :
  • Fins de course mécaniques – Article 1000801
  • Interrupteurs de fin de course inductifs – Article 1000800
