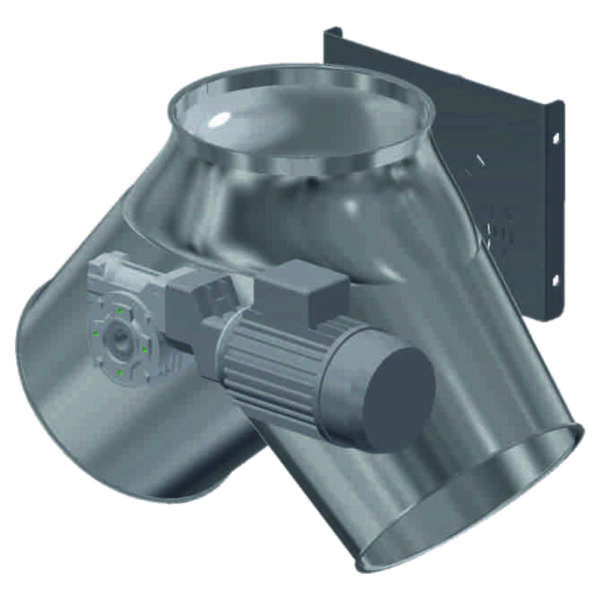

Válvula modular de dos vías 2×45° eléctrica
Preis auf Anfrage oder nach Anmeldung
más gastos de envío
- Construcción modular
- El motor se puede montar en ambos lados
- Galvanizado en caliente
- Molde a presión
- No incluye interruptor de límite
- Por separado solicite el interruptor de límite ( con coste adicional)
- Se entrega desmontado
tipo | Número del artículo | Antiguo número de artículo | a | b | c | d | e | f | g | kg |
---|---|---|---|---|---|---|---|---|---|---|
DN 150 2mm vz. | 1001266 | 4010010015878 | 149 mm | 203 mm | 161 mm | 346 mm | 90° | 66 mm | 191 mm | 11,7 |
DN 175 2mm vz. | 1001267 | 4010010015879 | 174 mm | 210 mm | 174 mm | 384 mm | 90° | 77 mm | 222 mm | 13,5 |
DN 200 2mm vz. | 1001268 | 4010010015880 | 199 mm | 233 mm | 189 mm | 422 mm | 90° | 102 mm | 254 mm | 15,3 |
DN 250 2mm vz. | 1001269 | 4010010015881 | 249 mm | 263 mm | 214 mm | 477 mm | 90° | 124 mm | 322 mm | 19,0 |
DN 300 2mm vz. | 1001270 | 4010010015882 | 299 mm | 293 mm | 249 mm | 542 mm | 90° | 148 mm | 386 mm | 25,1 |
DN 200 3mm vz. | 1001271 | 4010010015883 | 199 mm | 233 mm | 189 mm | 422 mm | 90° | 102 mm | 254 mm | 18,3 |
DN 250 3mm vz. | 1001272 | 4010010015884 | 249 mm | 263 mm | 214 mm | 477 mm | 90° | 124 mm | 322 mm | 24,2 |
DN 300 3mm vz. | 1001273 | 4010010015885 | 299 mm | 293 mm | 249 mm | 542 mm | 90° | 148 mm | 386 mm | 30,3 |
Bedienungsanleitungen finden Sie unter folgendem Link: Instrucciones de uso
