Dérivation – fourche 2×45°

Prix sur demande ou après inscription

  • Géométrie parfaitement ronde
  • Bord spécifique Schmelzer
  • Calibré intérieurement
  • Galvanisé à chaud (vz.) ou laqué (pb.)

UGS : ND Catégorie :

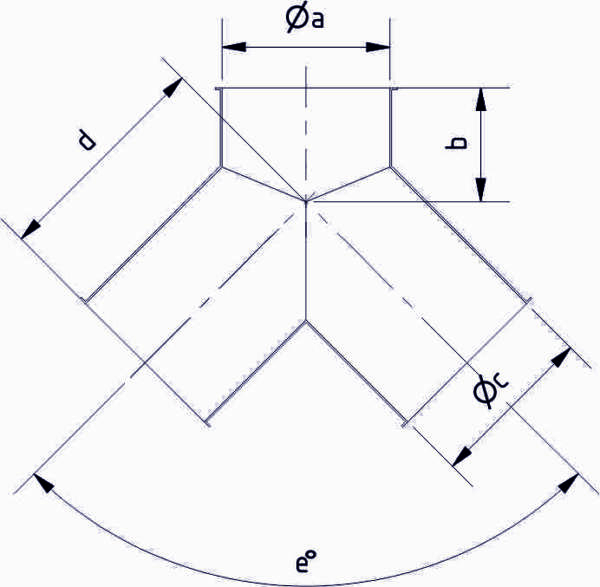

TypeRéférence de l'articleAncienne référenceabcdekg
DN 150 1,5mm vz. 1001426 4010008015667 149 mm 77 mm 149 mm 112 mm 90° 1,3
DN 150 2mm vz. 1001428 4010008015669 149 mm 77 mm 149 mm 112 mm 90° 2,9
DN 175 2mm vz. 1001447 4010008015707 174 mm 87 mm 174 mm 200 mm 90° 3,5
DN 200 2mm vz. 1001430 4010008015675 199 mm 92 mm 199 mm 144 mm 90° 3,5
DN 250 2mm vz. 1001432 4010008015677 249 mm 96 mm 249 mm 196 mm 90° 4,5
DN 300 2mm vz. 1001442 4010008015689 299 mm 112 mm 299 mm 204 mm 90°
350 2mm vz. 1001480 4010008015744 349 mm 150 mm 349 mm 250 mm 90°
DN 400 2mm vz. 1001481 4010008015745 399 mm 175 mm 399 mm 280 mm 90°
DN 200 3mm vz. 1001439 4010008015684 199 mm 92 mm 199 mm 144 mm 90° 4,8
DN 250 3mm vz. 1001436 4010008015681 249 mm 96 mm 249 mm 196 mm 90° 8,2
DN 300 3mm vz. 1001438 4010008015683 299 mm 112 mm 299 mm 204 mm 90° 13,5
DN 350 3mm vz. 1001450 4010008015710 349 mm 150 mm 349 mm 250 mm 90° 16,8
DN 400 3mm vz. 1001451 4010008015711 399 mm 175 mm 399 mm 280 mm 90° 21,4
DN 200 3mm pb. 1001469 4010008015729 199 mm 92 mm 199 mm 144 mm 90° 4,8
DN 250 3mm pb. 1001470 4010008015730 249 mm 96 mm 249 mm 196 mm 90° 8,2
DN 300 3mm pb. 1001471 4010008015731 299 mm 112 mm 299 mm 204 mm 90° 13,5
DN 350 3mm pb. 1001472 4010008015732 349 mm 150 mm 349 mm 250 mm 90° 16,8
DN 400 3mm pb. 1001473 4010008015733 399 mm 175 mm 399 mm 280 mm 90° 21,4

Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation
