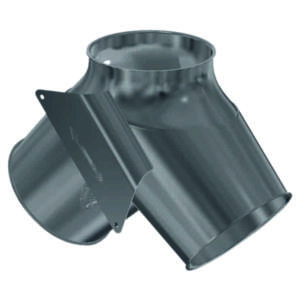

Distributeur modulaire 1×45° avec levier manuel

Prix sur demande ou après inscription

  • Construction modulaire
  • Possibilité de modifier le fonctionnement du moteur plus tard
  • Le levier peut être monté des deux cotés
  • Galvanisé
  • Tiré dans l’outillage
  • Indication de la direction du flux
  • Sans interrupteur
  • Veuillez commander l’interrupteur séparément
  • Livré non monté

UGS : ND Catégorie :
TypeRéférence de l'articleAncienne référenceabcdefghkg
DN 150 2mm vz. 1001241 4010010015851 149 mm 228 mm 160 mm 353 mm 45° 55 mm 230 mm 230 mm 5,7
DN 175 2mm vz. 1001242 4010010015852 174 mm 241 mm 173 mm 379 mm 45° 65 mm 275 mm 275 mm 7,5
DN 200 2mm vz. 1001243 4010010015853 199 mm 256 mm 188 mm 409 mm 45° 80 mm 306 mm 306 mm 9,3
DN 200 3mm vz. 1001244 4010010015856 199 mm 256 mm 188 mm 409 mm 45° 80 mm 306 mm 306 mm 12,3
DN 250 3mm vz. 1001245 4010010015857 249 mm 281 mm 213 mm 459 mm 45° 90 mm 385 mm 385 mm 18,2
DN 300 3mm vz. 1001246 4010010015858 299 mm 316 mm 248 mm 529 mm 45° 107 mm 462 mm 462 mm 24,3

Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation
