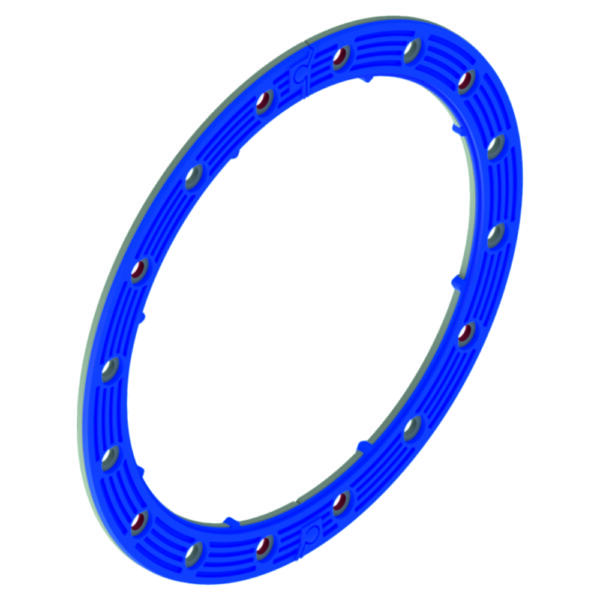

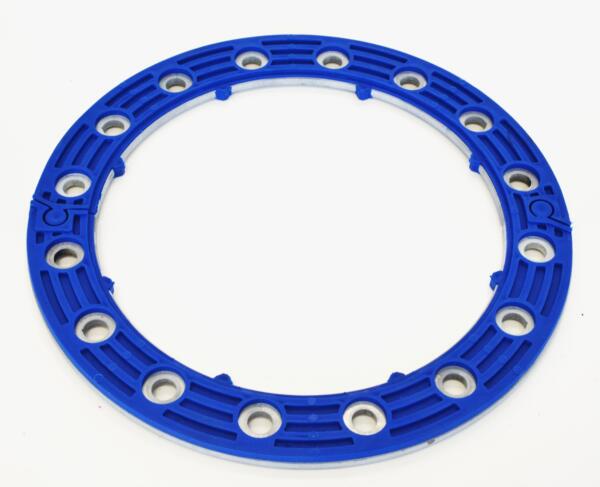

Bride divisée avec joint d’étanchéité GS Connect

Prix sur demande ou après inscription

Frais de port en sus: plus TVA

  • Grande absorption de force du raccord des tuyaux
  • Utilisation de tubes standards avec bord rabattu
  • Assemblage ultérieur possible grâce à la conception de la bride en deux parties
  • Prévention des charges statiques
  • Centrage optimal des tubes les uns par rapport aux autres
  • Réduction de l‘usure unilatérale
  • Longueur maximale des tubes jusqu‘à 12m
  • Epaisseur de la paroi des tubes de 2 à 3mm
  • Diamètre des tubes de 200 bis 400mm
  • Joint d’étanchéité inclus
  • Etanche à l’air conformément à la norme DIN EN 12237 classe D
  • Etanche à la pluie pour une installation à l’extérieur IPX4 et IPX7
  • Le produit comprend deux brides pour le raccordement
  • Douilles et visserie incluses

UGS : ND Catégorie :

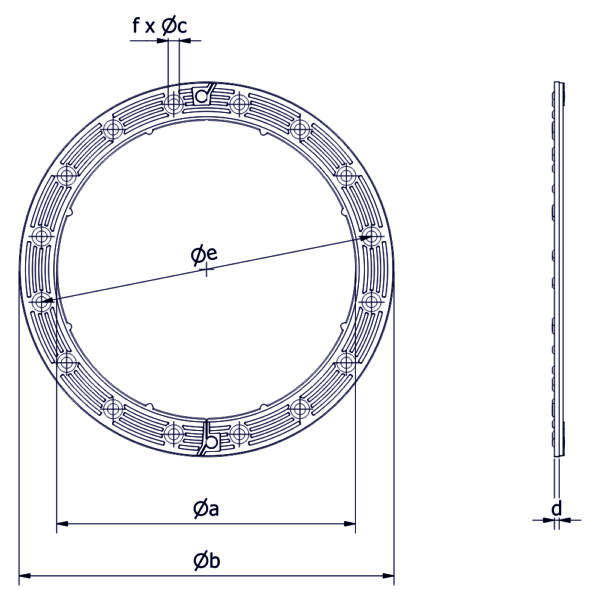

TypeRéférence de l'articleabcde
DN 200_2+2 1003977 279 mm 16 mm 11,5 mm 9 mm 241 mm
DN 200_2+3 1003982 279 mm 16 mm 11,5 mm 9 mm 241 mm
DN 200_3+3 1003987 279 mm 16 mm 11,5 mm 9 mm 241 mm
DN 250_2+2 1003978 330 mm 16 mm 11,5 mm 9 mm 292 mm
DN 250_2+3 1003983 330 mm 16 mm 11,5 mm 9 mm 292 mm
DN 250_3+3 1003988 330 mm 16 mm 11,5 mm 9 mm 292 mm
DN 300_2+2 1003979 389 mm 16 mm 11,5 mm 9 mm 349 mm
DN 300_2+3 1003984 389 mm 16 mm 11,5 mm 9 mm 349 mm
DN 300_3+3 1003989 389 mm 16 mm 11,5 mm 9 mm 349 mm
DN 350_2+2 1003980 439 mm 16 mm 11,5 mm 9 mm 399 mm
DN 350_2+3 1003985 439 mm 16 mm 11,5 mm 9 mm 399 mm
DN 350_3+3 1003990 439 mm 16 mm 11,5 mm 9 mm 399 mm
DN 400_2+2 1003981 488 mm 24 mm 11,5 mm 9 mm 448 mm
DN 400_2+3 1003986 488 mm 24 mm 11,5 mm 9 mm 448 mm
DN 400_3+3 1003991 488 mm 24 mm 11,5 mm 9 mm 448 mm

Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation
