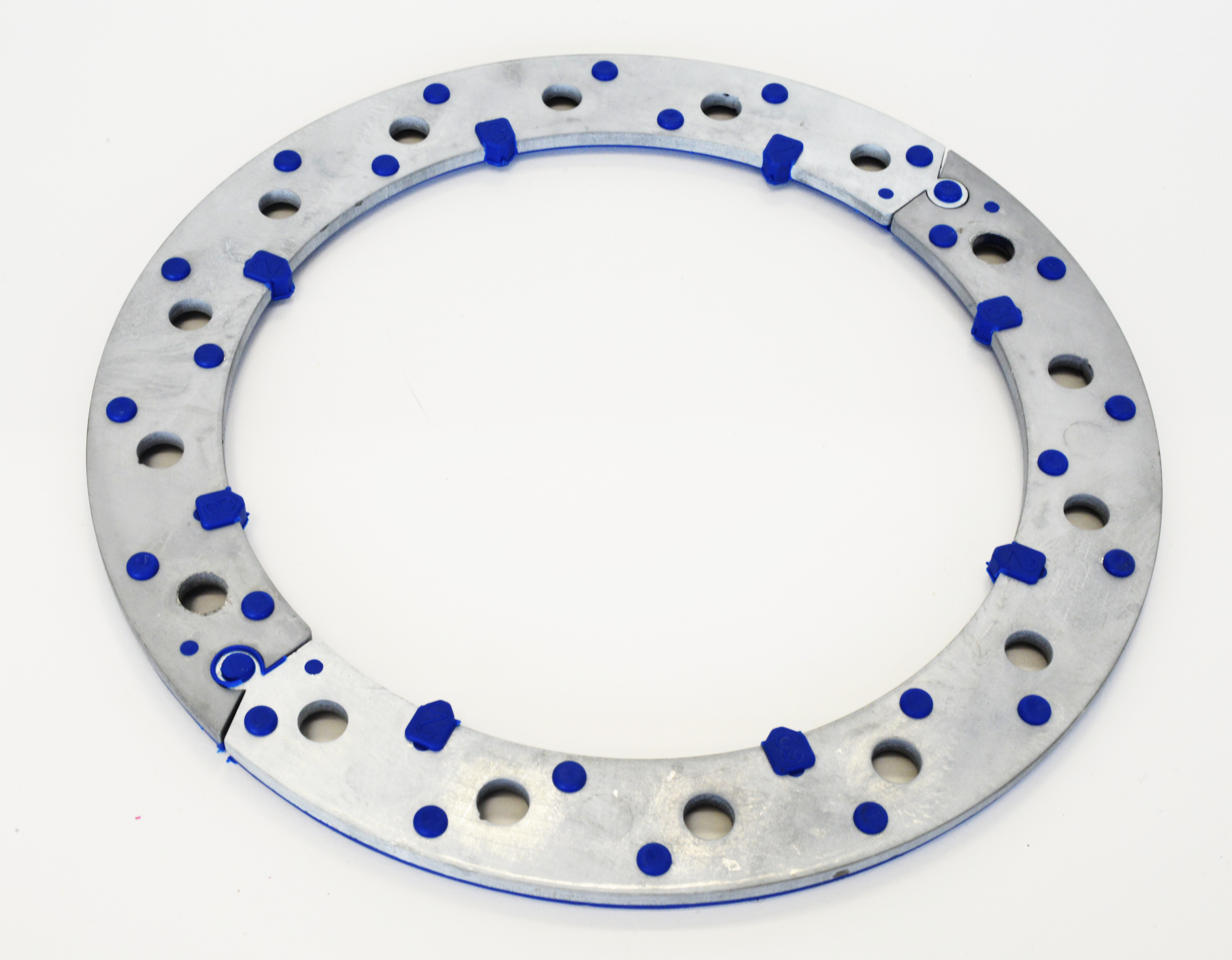

Geteilter Flansch mit Dichtung GS Connect
Preis auf Anfrage oder nach Anmeldung
zzgl. Versandkosten, zzgl. MwSt.
- Hohe Kraftaufnahme der Rohrverbindung
- Verwendung von Standardrohren mit Bördelrand

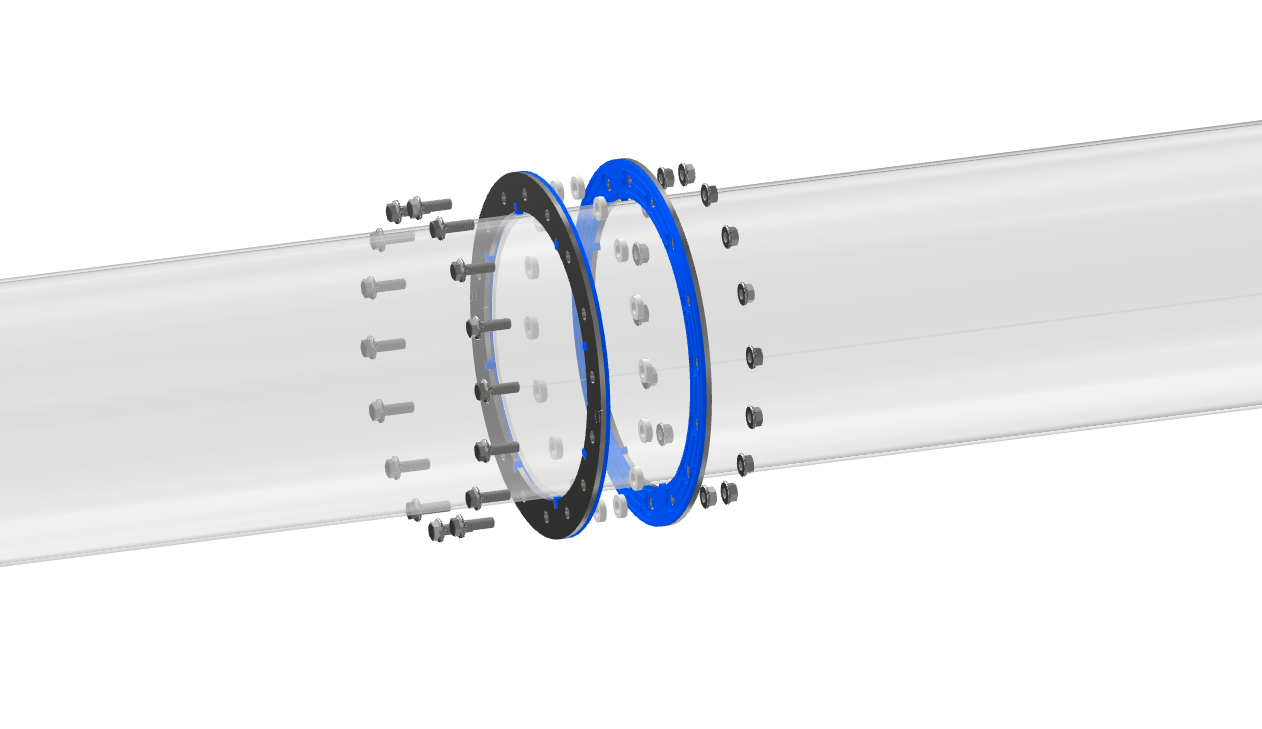

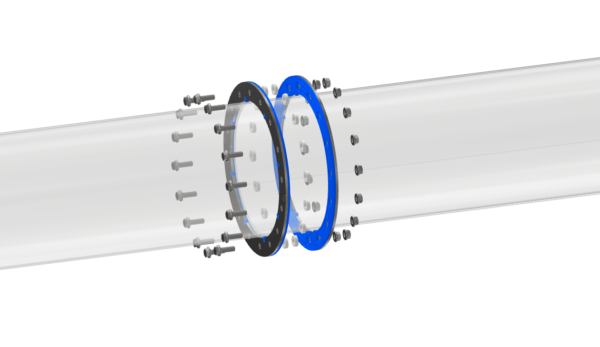

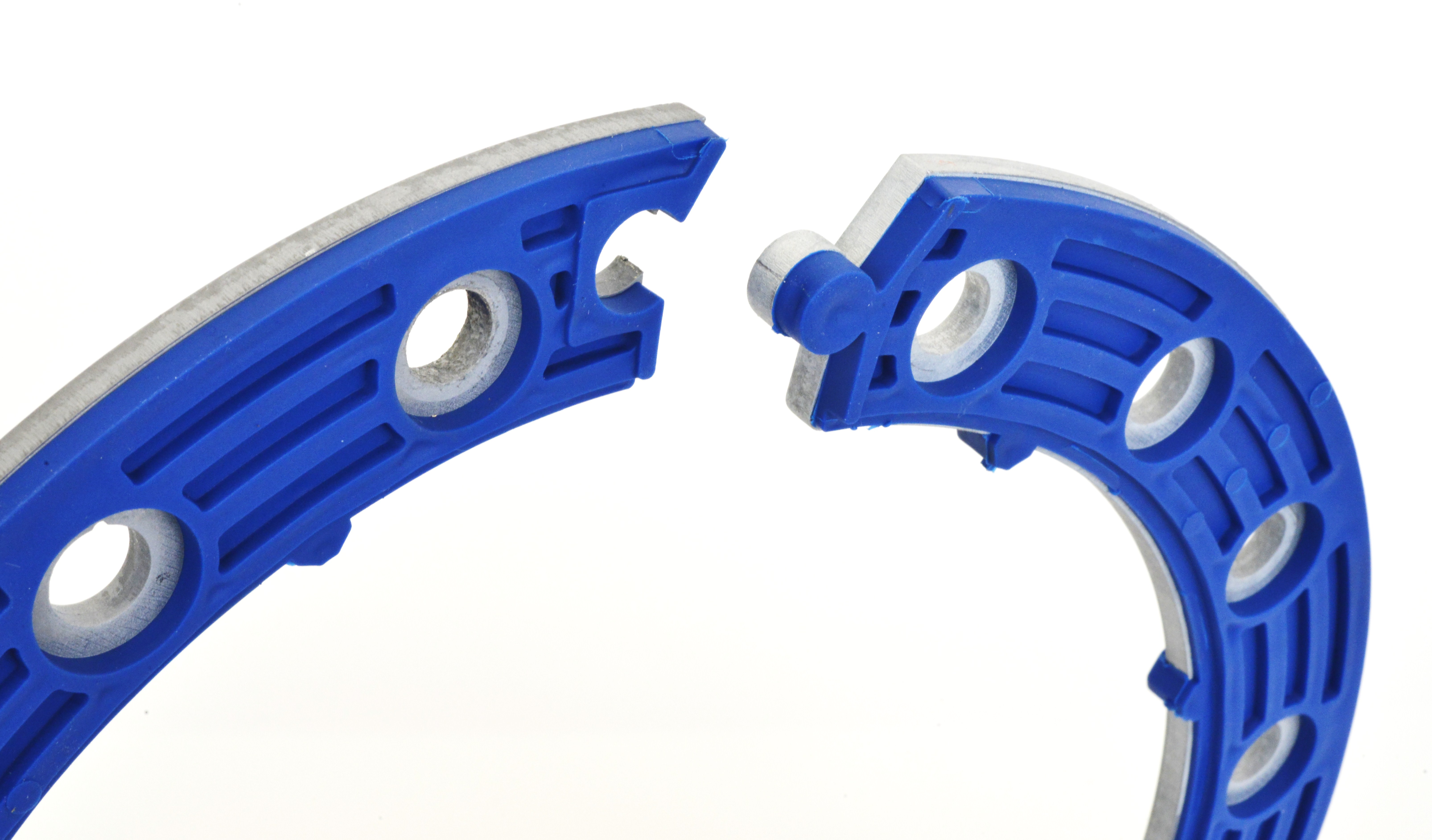

- Nachträgliche Montage durch geteilte Flanschausführung
- Vermeidung von statischen Aufladungen, da die Rohre leitfähig miteinander Verbunden sind
- Optimale Zentrierung der Rohre zueinander
- Reduzierung von einseitig auftretendem Verschleiß
- Maximale Rohrlängen von bis zu 12m
- Rohre mit variabler Wandstärke von 2 bis 3mm
- Rohrdurchmesser von 200 bis 400mm

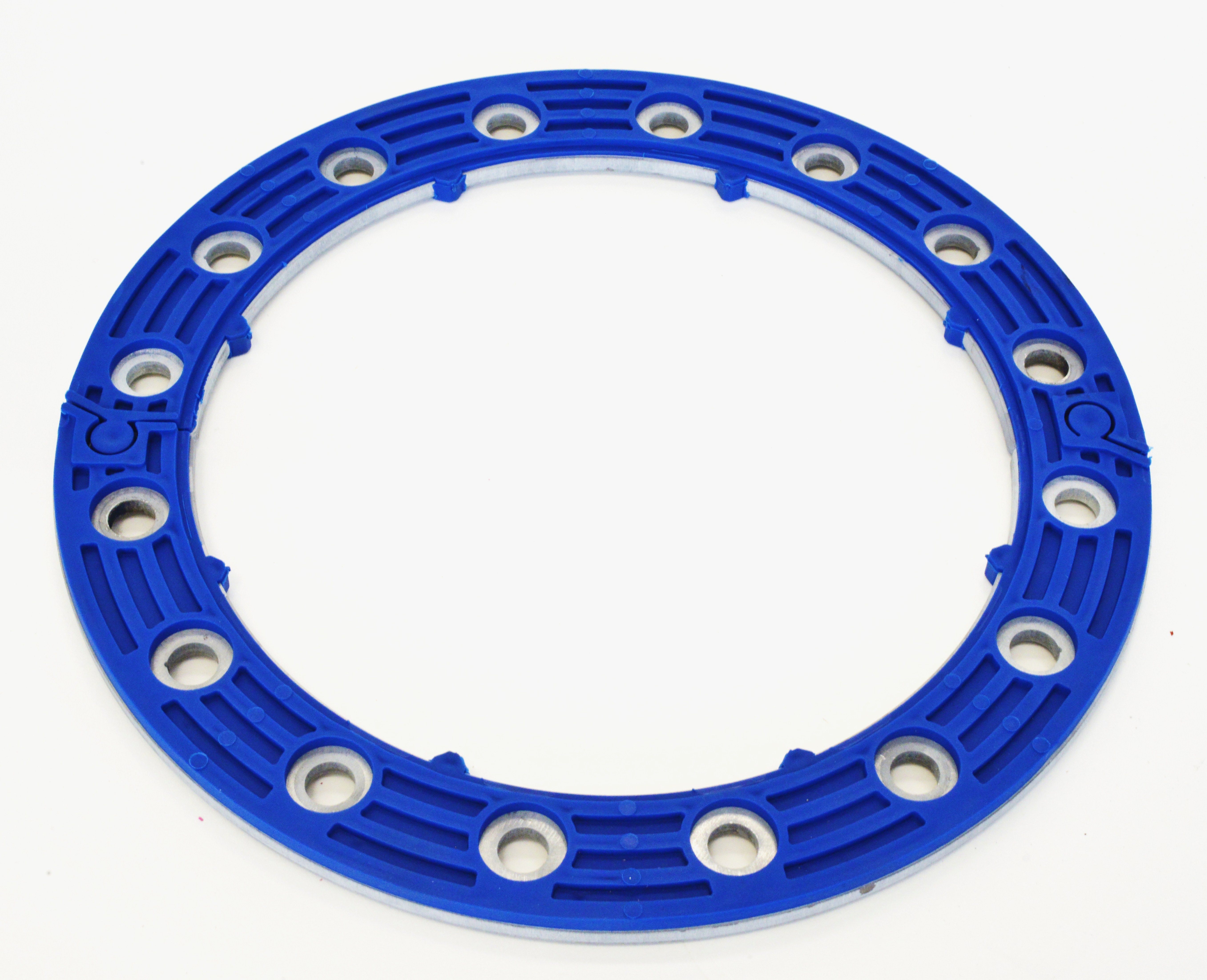

- Inklusive Dichtung
- Luftdicht in Anlehung an DIN EN 12237 Klasse D
- Regendicht für Aussenaufstellung IPX4 und IPX7

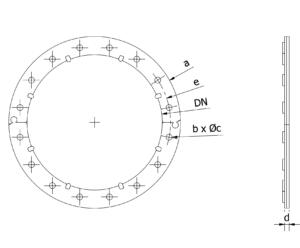

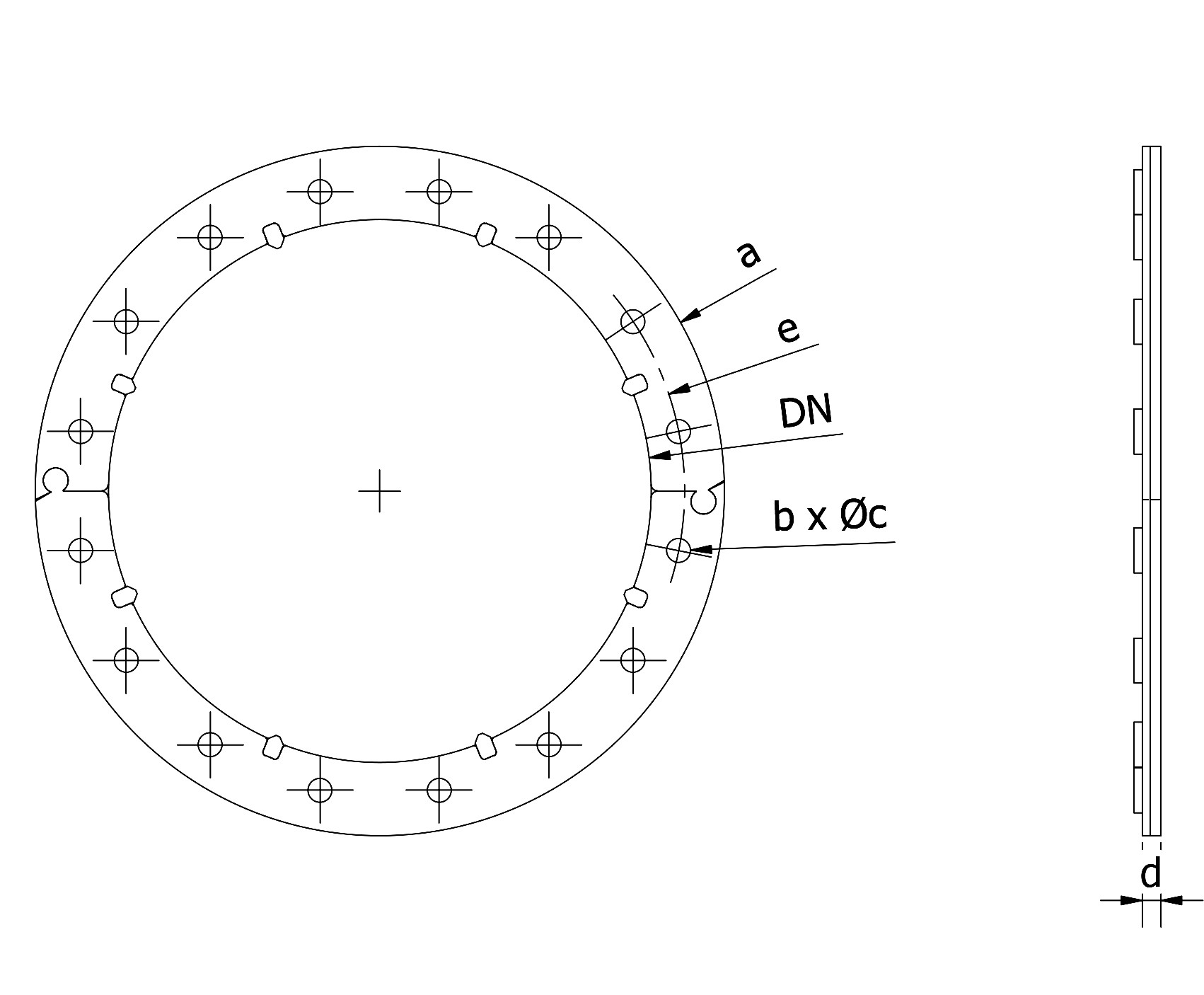

Typ | Artikelnummer | a | b | c | d | e |
---|---|---|---|---|---|---|
DN 200_2+2 | 1003977 | 279 mm | 16 mm | 11,5 mm | 9 mm | 241 mm |
DN 200_2+3 | 1003982 | 279 mm | 16 mm | 11,5 mm | 9 mm | 241 mm |
DN 200_3+3 | 1003987 | 279 mm | 16 mm | 11,5 mm | 9 mm | 241 mm |
DN 250_2+2 | 1003978 | 330 mm | 16 mm | 11,5 mm | 9 mm | 292 mm |
DN 250_2+3 | 1003983 | 330 mm | 16 mm | 11,5 mm | 9 mm | 292 mm |
DN 250_3+3 | 1003988 | 330 mm | 16 mm | 11,5 mm | 9 mm | 292 mm |
DN 300_2+2 | 1003979 | 389 mm | 16 mm | 11,5 mm | 9 mm | 349 mm |
DN 300_2+3 | 1003984 | 389 mm | 16 mm | 11,5 mm | 9 mm | 349 mm |
DN 300_3+3 | 1003989 | 389 mm | 16 mm | 11,5 mm | 9 mm | 349 mm |
DN 350_2+2 | 1003980 | 439 mm | 16 mm | 11,5 mm | 9 mm | 399 mm |
DN 350_2+3 | 1003985 | 439 mm | 16 mm | 11,5 mm | 9 mm | 399 mm |
DN 350_3+3 | 1003990 | 439 mm | 16 mm | 11,5 mm | 9 mm | 399 mm |
DN 400_2+2 | 1003981 | 488 mm | 24 mm | 11,5 mm | 9 mm | 448 mm |
DN 400_2+3 | 1003986 | 488 mm | 24 mm | 11,5 mm | 9 mm | 448 mm |
DN 400_3+3 | 1003991 | 488 mm | 24 mm | 11,5 mm | 9 mm | 448 mm |
Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen
