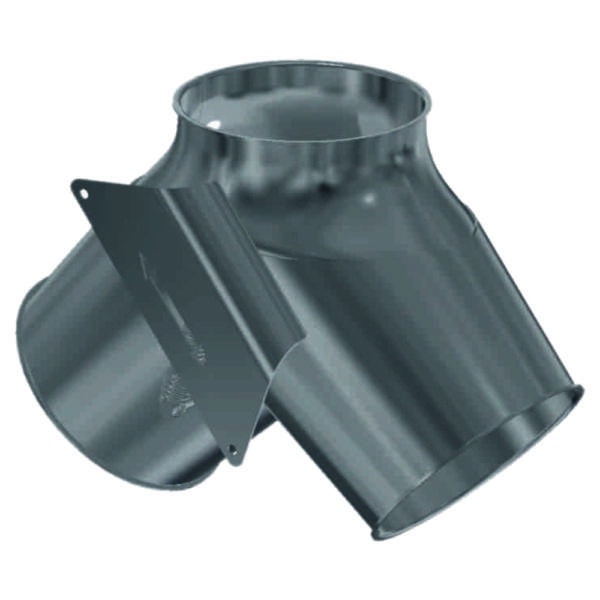

Distributeur 2×45° avec levier manuel
Prix sur demande ou après inscription
Frais de port en sus
- Géométrie parfaitement ronde du tube
- Bord spécifique Schmelzer
- Calibrés intérieurement
- Galvanisé (vz) ou laqué (pb)
- Tiré dans l’outillage
- Sans étanchéité
- Indication de la direction du flux
- Roulement à bague
- Fixation grâce à un ressort
- Sans interrupteur
- Veuillez commander l’interrupteur séparément
- Disponible en 1,5 mm et 2 mm
Remarque : Les distributeur en 3 mm ne sont proposées qu’en version modulaire !
Type | Référence de l'article | Ancienne référence | a | b | c | d | e | f | g | kg |
---|---|---|---|---|---|---|---|---|---|---|
DN 150 1,5mm vz. | 1001520 | 4010010015763 | 149 mm | 104 mm | 177 mm | 281 mm | 90° | 66 mm | 191 mm | 4,0 |
DN 150 2mm vz. | 1001518 | 4010010015757 | 149 mm | 104 mm | 177 mm | 281 mm | 90° | 66 mm | 191 mm | 5,2 |
DN 175 2mm vz. | 1001522 | 4010010015783 | 174 mm | 118 mm | 191 mm | 309 mm | 90° | 77 mm | 222 mm | 6,5 |
DN 200 2mm vz. | 1001512 | 4010010015747 | 199 mm | 140 mm | 214 mm | 354 mm | 90° | 102 mm | 254 mm | 8,8 |
DN 250 2mm vz. | 1001514 | 4010010015749 | 249 mm | 171 mm | 245 mm | 416 mm | 90° | 124 mm | 322 mm | 12,5 |
DN 300 2mm vz. | 1001516 | 4010010015751 | 299 mm | 274 mm | 202 mm | 476 mm | 90° | 148 mm | 386 mm | 18,6 |
Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation
