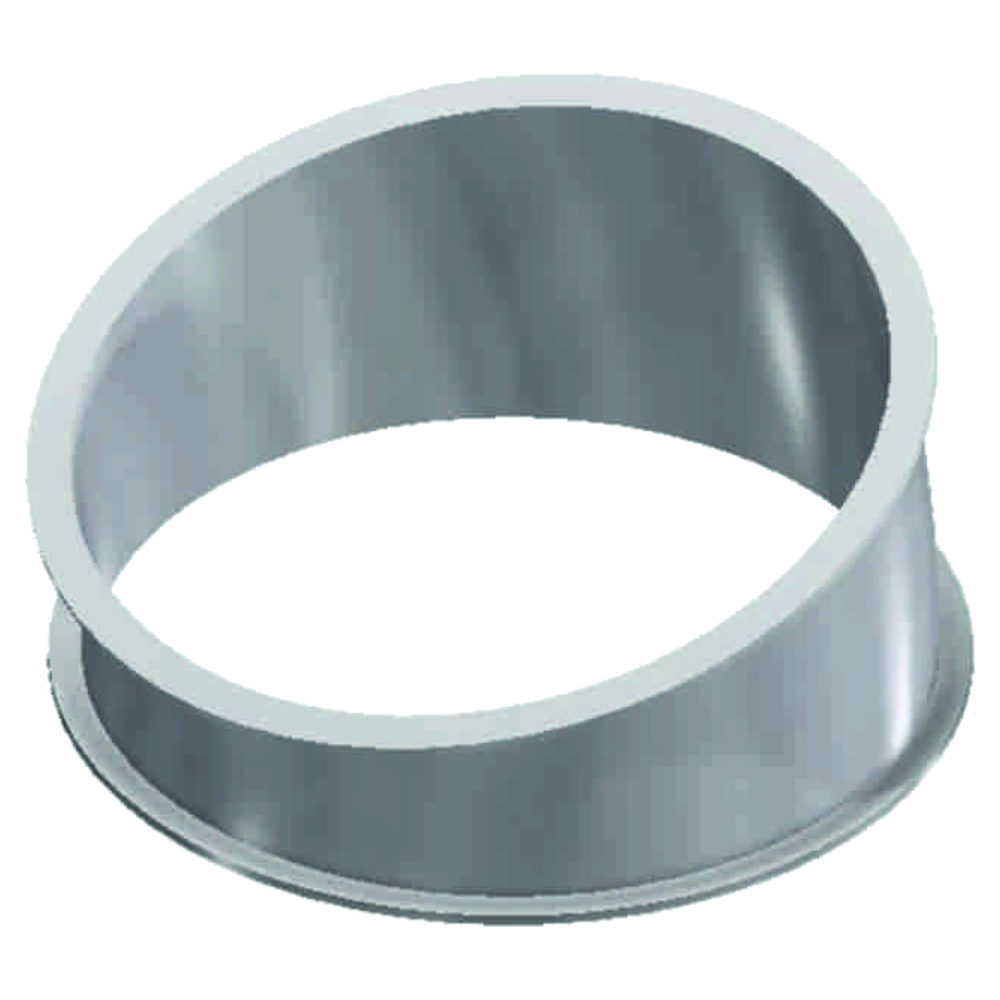

Segment convexe 30° 1,5D
Segment convexe 30° 1,5D – Image 2

Segment convexe 30° 1,5D

Prix sur demande ou après inscription

Frais de port en sus: plus TVA

  • Rayon 1,5x d
  • Géométrie parfaitement ronde
  • Bord spécifique Schmelzer
  • Calibré intérieurement
  • Tiré dans l´outillage
  • Galvanisé à chaud (vz) ou laqué

UGS : ND Catégorie :

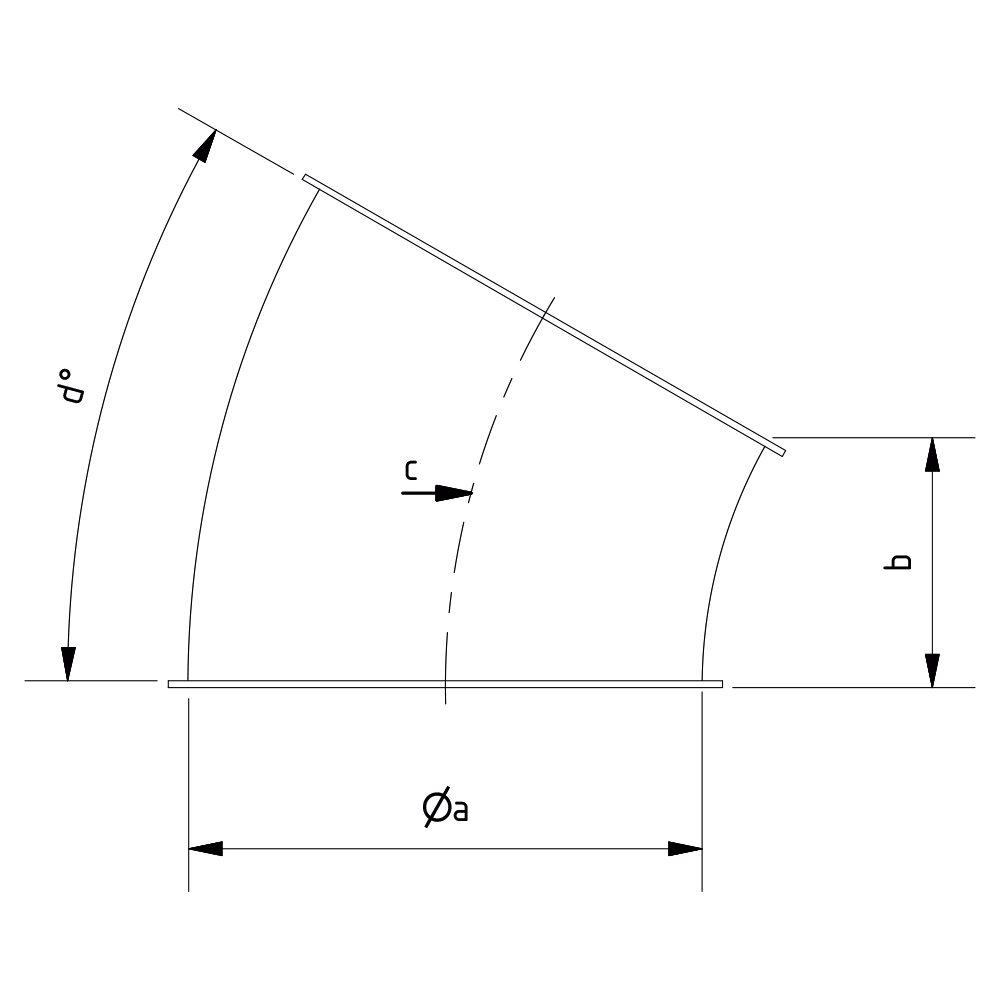

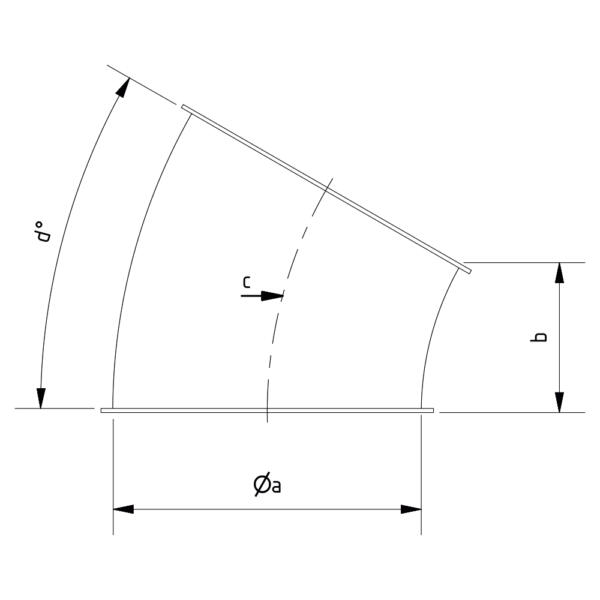

TypeRéférence de l'articleAncienne référenceabcdkg
DN 150 2mm vz. 1001147 4010015015756 149 mm 71 mm 223,5 mm 30° 1,0
DN 200 2mm vz. 1001204 4010015015825 199 mm 95 mm 298,5 mm 30° 2,6
DN 250 2mm vz. 1001208 4010015015829 249 mm 120 mm 373,5 mm 30° 2,6
DN 200 3mm vz. 1001151 4010015015761 199 mm 95 mm 298,5 mm 30° 2,6
DN 250 3mm vz. 1001155 4010015015766 249 mm 120 mm 373,5 mm 30° 3,9
DN 300 3mm vz. 1001159 4010015015780 299 mm 149 mm 448,5 mm 30° 5,6
DN 200 3mm pb. 1001178 4010015015799 199 mm 95 mm 298,5 mm 30° 2,6
DN 250 3mm pb. 1001179 4010015015800 249 mm 120 mm 373,5 mm 30° 3,9

Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation

File
4010015015756-Ø150x2, 30°, R=1,5d (30.24 KB)
4010015015761-Ø200x3, 30°, R=1,5d (31.38 KB)
4010015015766-Ø250x3, 30°, R=1,5d (31.48 KB)
