Bride Helix Air RII

Prix sur demande ou après inscription

  • Apprêt par pulvérisation
  • Bride RII DIN 24154
  • Sans joint d´étanchéité

UGS : ND Catégorie :

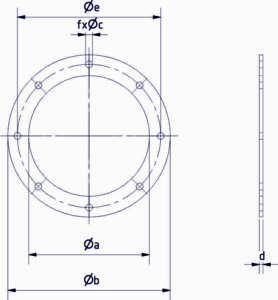

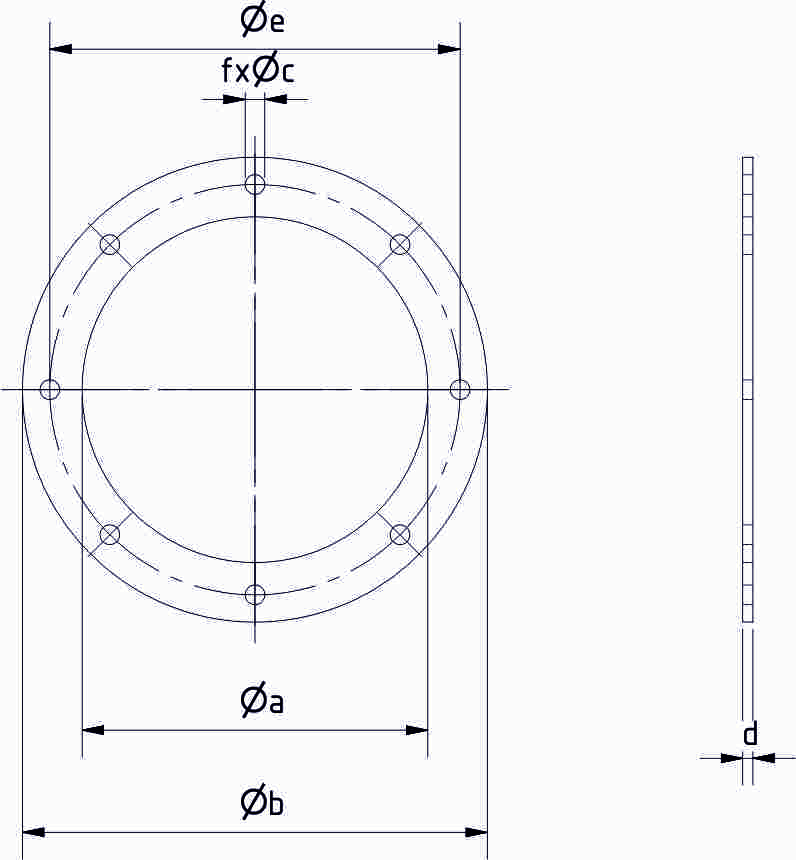

TypeRéférence de l'articleAncienne référenceabcdefkg
DN 160 1002771 4006024015736 162 mm 232 mm 11,5 mm 6 mm 200 mm 8 mm 1,0
DN 180 1002772 4006024015737 182 mm 252 mm 11,5 mm 6 mm 219 mm 8 mm 1,1
DN 200 1002773 4006024015738 203 mm 273 mm 11,5 mm 6 mm 241 mm 8 mm 1,2
DN 250 1002774 4006024015739 253 mm 323 mm 11,5 mm 6 mm 292 mm 8 mm 1,5
DN 280 1002775 4006024015740 283 mm 363 mm 11,5 mm 8 mm 332 mm 8 mm 2,5
DN 315 1002776 4006024015741 318 mm 398 mm 11,5 mm 8 mm 366 mm 8 mm 2,8
DN 355 1002777 4006024015742 358 mm 438 mm 11,5 mm 8 mm 405 mm 8 mm 3,1
DN 400 1002778 4006024015743 404 mm 484 mm 11,5 mm 8 mm 448 mm 12 mm 3,4
DN 450 1002779 4006024015744 454 mm 534 mm 11,5 mm 8 mm 497 mm 12 mm 3,8
DN 500 1002780 4006024015745 504 mm 584 mm 11,5 mm 8 mm 551 mm 12 mm 4,2
DN 560 1002781 4006024015746 564 mm 664 mm 14 mm 8 mm 629 mm 16 mm 5,9
DN 630 1002782 4006024015747 634 mm 734 mm 14 mm 8 mm 698 mm 16 mm 6,6
DN 710 1002783 4006024015748 714 mm 814 mm 14 mm 8 mm 775 mm 16 mm 7,4
DN 800 1002784 4006024015749 804 mm 904 mm 14 mm 8 mm 861 mm 24 mm 8,2
DN 900 1002785 4006024015750 904 mm 1004 mm 14 mm 8 mm 958 mm 24 mm 9,2
DN 1000 1002786 4006024015751 1005 mm 1105 mm 14 mm 8 mm 1067 mm 24 mm 10,2
DN 1120 1002787 4006024015752 1125 mm 1245 mm 18 mm 10 mm 1200 mm 32 mm 16,9
DN 1250 1002788 4006024015753 1255 mm 1375 mm 18 mm 10 mm 1337 mm 32 mm 18,8
DN 1400 1002789 4006024015754 1405 mm 1525 mm 18 mm 10 mm 1475 mm 32 mm 21,0
DN 1600 1002790 4006024015755 1605 mm 1725 mm 18 mm 10 mm 1675 mm 40 mm 23,8
DN 1800 1002791 4006024015756 1805 mm 1925 mm 18 mm 10 mm 1875 mm 40 mm 26,8
DN 2000 1002792 4006024015757 2005 mm 2125 mm 18 mm 10 mm 2073 mm 40 mm 29,8

Vous trouverez les modes d'emploi sous le lien suivant: Notice de montage et d´utilisation
