60° Grad Klappkasten symmetrisch

Preis auf Anfrage oder nach Anmeldung

zzgl. Versandkosten, zzgl. MwSt.

Allgemein:

  • Einsatzbereich: Für frei fließende Schüttgüter zur Zwei-Wege-Verteilung in Rohrleitungen im freien Fall
  • Verzinkte Ausführung
  • Grundkörper und Übergänge in feuerverzinkter Ausführung
  • Erhöhte Dichtigkeit durch Klappendichtung aus lebensmittelechtem Silikon
  • Wellenlagerung mit Kugellager
  • Anschlagsleisten aus Lebensmittelechtem Kunststoff
  • Zwei Inspektionsöffnungen
  • Klappe und Welle aus Edelstahl, nachträglich auswechselbar
  • Anbausätze sind nachträglich ergänzbar bzw. tausch- und verstellbar
  • Obere Übergang kann getauscht bzw. durch einen asymmetrischen Übergang ersetzt werden

Handbetätigt H

  • Vormontiert
  • Händisch verstellbar, auch mittels eines Seiles
  • Endlagen-Arretierung mittels Zugfeder

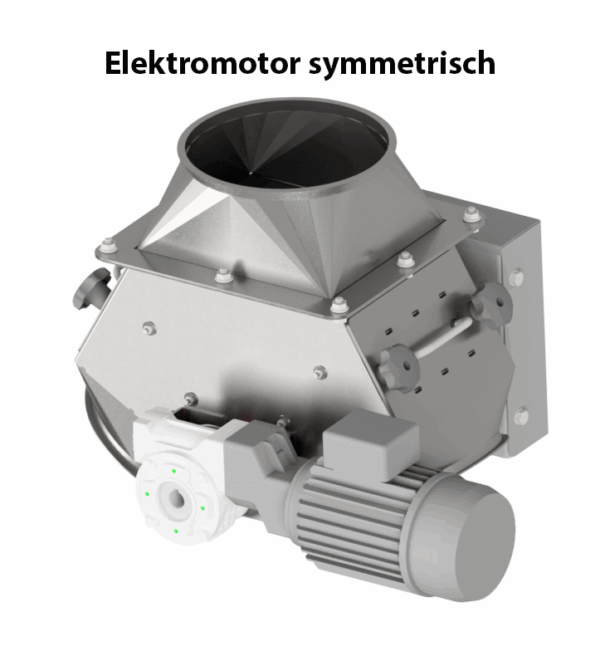

Elektromotor E

  • Vormontiert mit Elektromotor, Endschalterhalterung, Endschalterabdeckung
  • Motor kann im 45° Winkel gedreht werden
  • Verstellung mit 230/400V Elektromotor IP55
  • Je Klappkasten bitte 2 Stück Endschalter separat bestellen:
    • Mechanische Endschalter 1000801
    • Induktive Endschalter 1000800
  • Verkabelung und Integration in eine übergeordnete Steuerung nicht inklusive

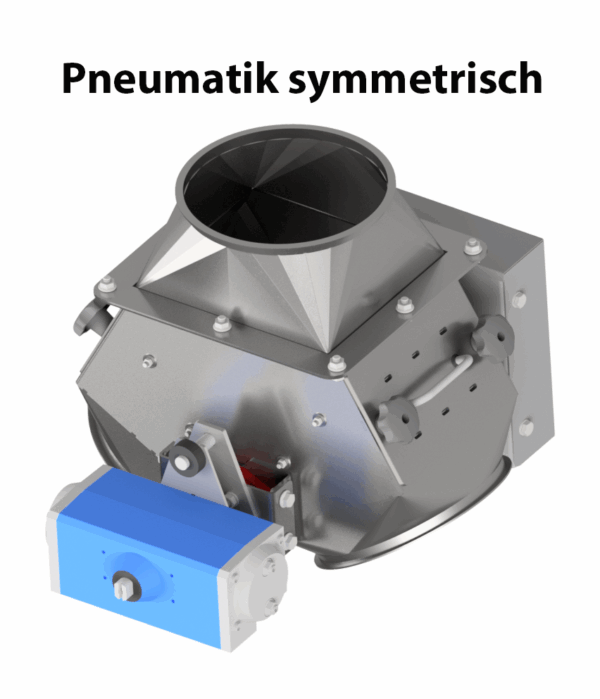

Pneumatikantrieb P

  • Vormontiert mit Pneumatikantrieb, Endschalterhalterung, Endschalterabdeckung
  • Verstellung mittels doppelt wirkendem Pneumatikantrieb 6bar
  • Je Klappkasten bitte 2 Stück Endschalter separat bestellen:
    • Mechanische Endschalter 1000801
    • Induktive Endschalter 1000800
  • Ohne Magnetventil, Abluftdrossel etc.
  • Verkabelung und Integration in eine übergeordnete Steuerung nicht inklusive
Artikelnummer: n. a. Kategorie:
TypArtikelnummerabcdekg
DN150 H 1004275 205 mm 76 mm 296 mm 149 mm 380 mm 11,50
DN150 P 1004279 205 mm 76 mm 295 mm 149 mm 476 mm 15,0
DN150 E 1004277 205 mm 76 mm 295 mm 149 mm 410 mm 16,10
DN200 H 1004263 262 mm 111 mm 392 mm 199 mm 430 mm 15,5
DN200 P 1004267 262 mm 111 mm 392 mm 199 mm 522 mm 19,0
DN200 E 1004265 262 mm 111 mm 392 mm 199 mm 456 mm 20,1

Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen
