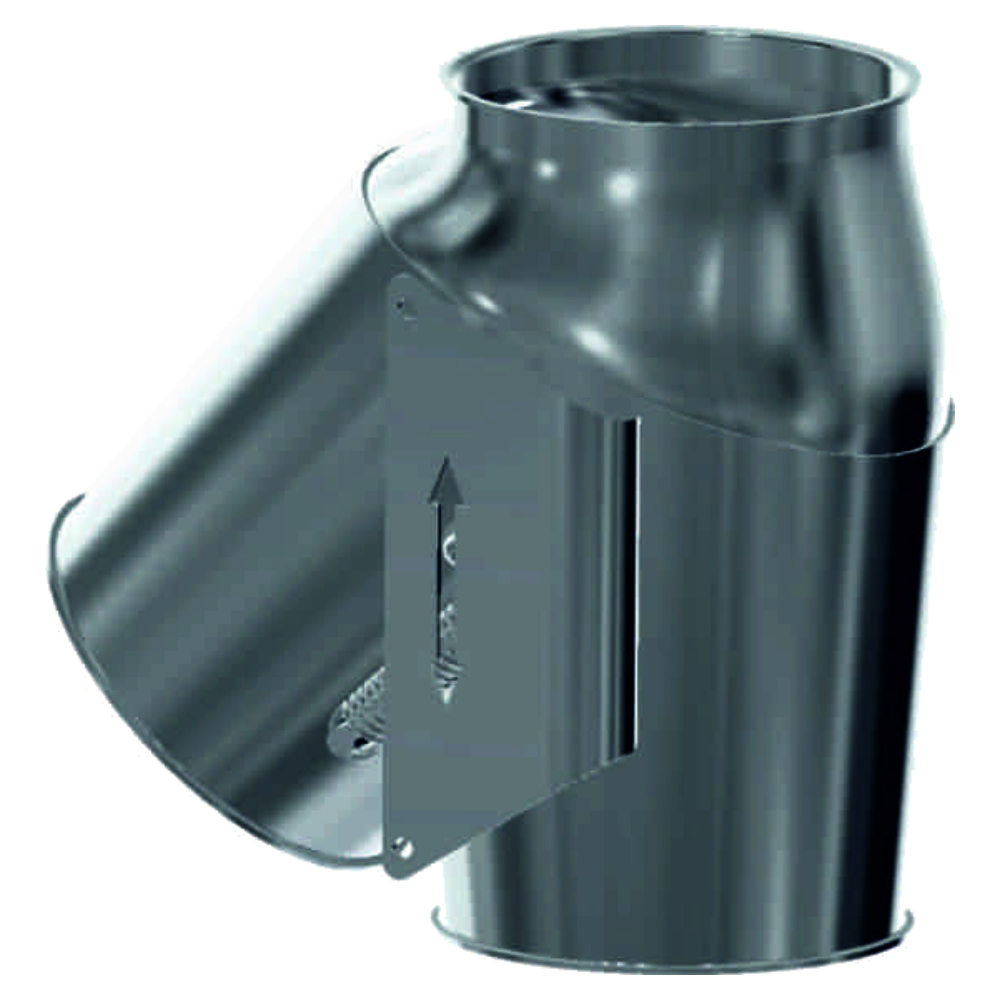

Klappkasten 1×45° mit Handhebel

Preis auf Anfrage oder nach Anmeldung

  • absolut runde Geometrie
  • Schmelzer Bördelkante
  • innen kalibriert
  • feuerverzinkt (vz.)
  • im Werkzeug gezogen
  • ohne Dichtung
  • Fließrichtungsangabe
  • Buchsenlagerung
  • Fixierung durch eine Feder

Artikelnummer: n. a. Kategorie:

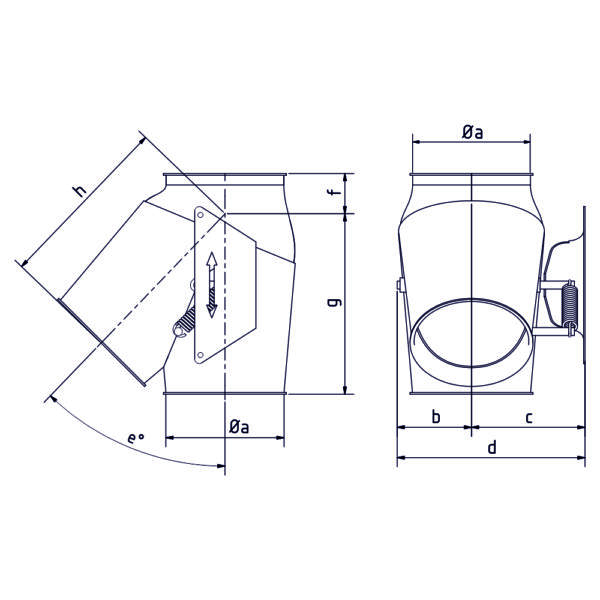

TypArtikelnummerAlte Artikelnummerabcdefghkg
DN 150 1,5mm vz. 1001519 4010010015762 149 mm 104 mm 178 mm 282 mm 45° 55 mm 230 mm 230 mm 4,0
DN 150 2mm vz. 1001517 4010010015756 149 mm 104 mm 178 mm 282 mm 45° 55 mm 230 mm 230 mm 5,2
DN 175 2mm vz. 1001521 4010010015782 174 mm 117 mm 186 mm 303 mm 45° 65 mm 275 mm 275 mm 6,9
DN 200 2mm vz. 1001511 4010010015746 199 mm 130 mm 199 mm 329 mm 45° 80 mm 306 mm 306 mm 8,8
DN 250 2mm vz. 1001513 4010010015748 249 mm 155 mm 224 mm 379 mm 45° 90 mm 385 mm 385 mm 12,5
DN 300 2mm vz. 1001515 4010010015750 299 mm 182 mm 262 mm 444 mm 45° 107 mm 462 mm 462 mm 18,6

Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen
