Segmentbogen Helix-air mit Flansch 30°

Preis auf Anfrage oder nach Anmeldung

  • spritzgrundiert
  • höhere Wandstärken möglich
  • Flansche RII DIN 24154
  • mit Losflanschverbindung

Artikelnummer: n. a. Kategorie:

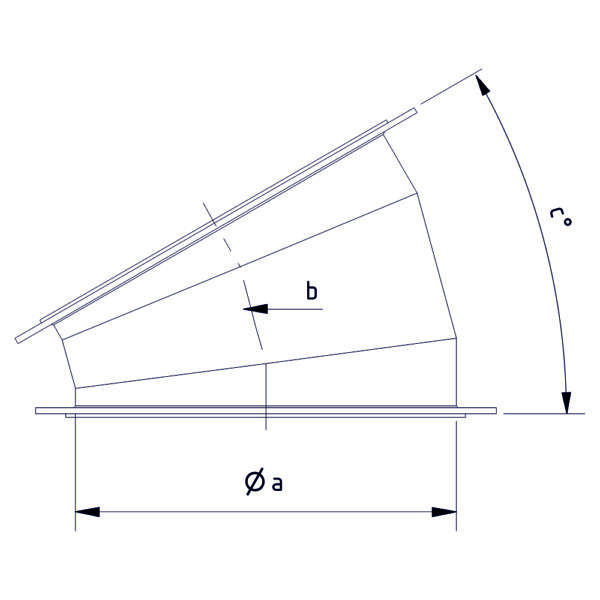

TypArtikelnummerAlte Artikelnummerabctkg
DN 160 1002948 4006015015690 156 mm 234 mm 30° 2 mm 2,1
DN 180 1002949 4006015015691 176 mm 264 mm 30° 2 mm 2,1
DN 200 1002950 4006015015692 196 mm 294 mm 30° 2 mm 2,9
DN 250 1002951 4006015015693 246 mm 369 mm 30° 2 mm 4,1
DN 280 1002952 4006015015694 276 mm 414 mm 30° 2 mm 5,8
DN 315 1002953 4006015015695 311 mm 466 mm 30° 2 mm 6,9
DN 355 1002954 4006015015696 351 mm 526 mm 30° 2 mm 8,3
DN 400 1002955 4006015015697 396 mm 594 mm 30° 2 mm 10,0
DN 450 1002956 4006015015698 446 mm 669 mm 30° 2 mm 12,0
DN 500 1002957 4006015015699 496 mm 744 mm 30° 2 mm 14,4
DN 560 1002958 4006015015700 556 mm 834 mm 30° 2 mm 18,3
DN 630 1002959 4006015015701 626 mm 939 mm 30° 2 mm 22,3
DN 710 1002960 4006015015702 706 mm 1059 mm 30° 2 mm 27,2
DN 800 1002961 4006015015703 796 mm 1194 mm 30° 2 mm 33,4
DN 900 1002962 4006015015704 896 mm 1344 mm 30° 2 mm 40,9
DN 1000 1002963 4006015015705 996 mm 1494 mm 30° 2 mm 49,5
DN 1120 1002964 4006015015706 1116 mm 1674 mm 30° 3 mm 67,1
DN 1250 1002965 4006015015707 1246 mm 1869 mm 30° 3 mm 81,2
DN 1400 1002966 4006015015708 1396 mm 2094 mm 30° 3 mm 99,0
DN 1600 1002967 4006015015709 1596 mm 2394 mm 30° 3 mm 125,2
DN 1800 1002655 4006015015710 1796 mm 2694 mm 30° 3 mm 136,6
DN 2000 1002656 4006015015711 1996 mm 2994 mm 30° 3 mm 187,6
