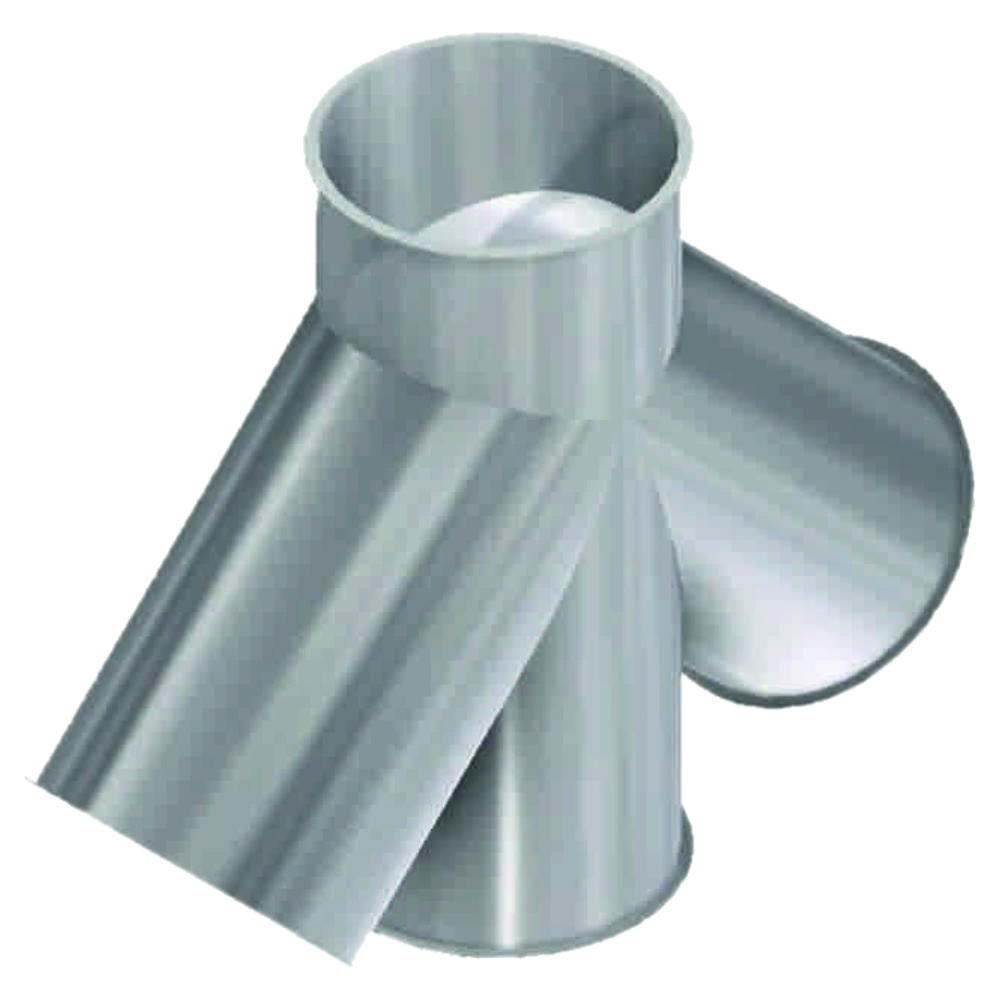

Abzweige Gabelstück 3-fach

Preis auf Anfrage oder nach Anmeldung

  • absolut runde Geometrie
  • Schmelzer Bördelkante
  • innen kalibriert
  • feuerverzinkt (vz.) oder pulverbeschichtet (pb.)

Artikelnummer: n. a. Kategorie:

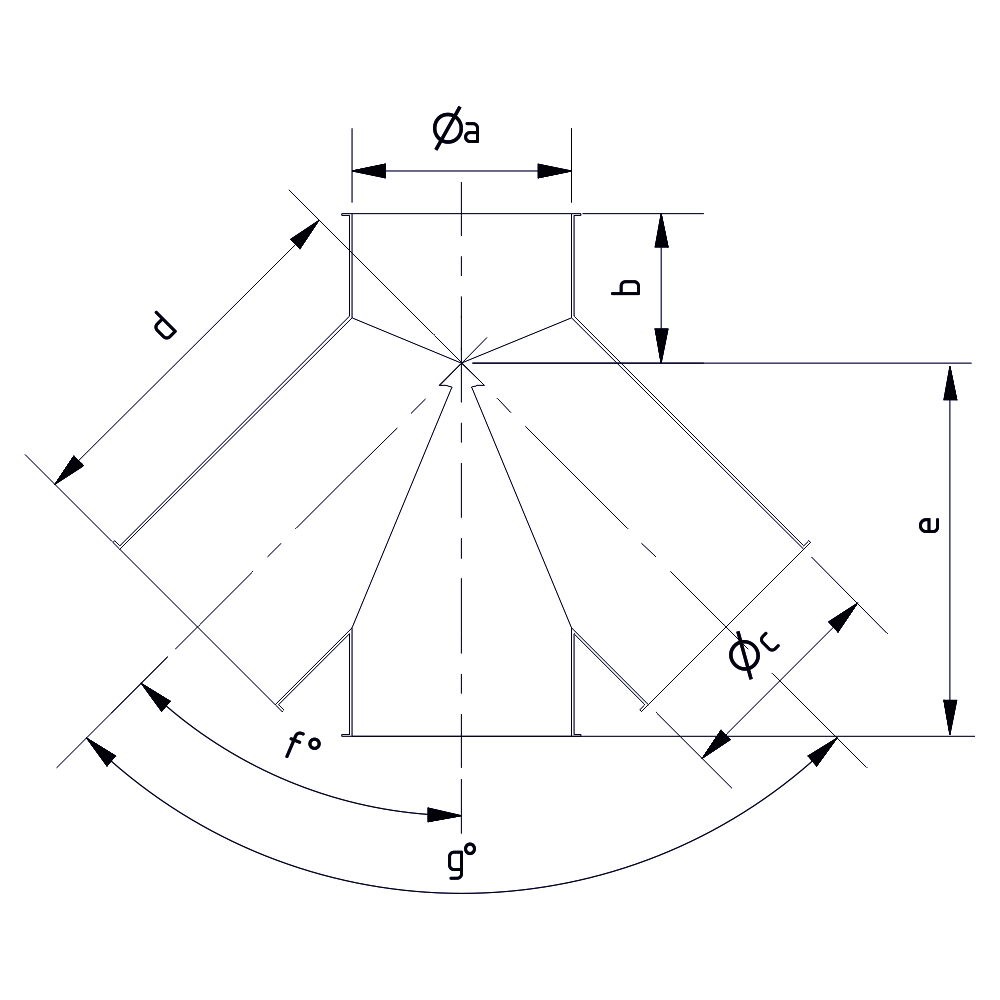

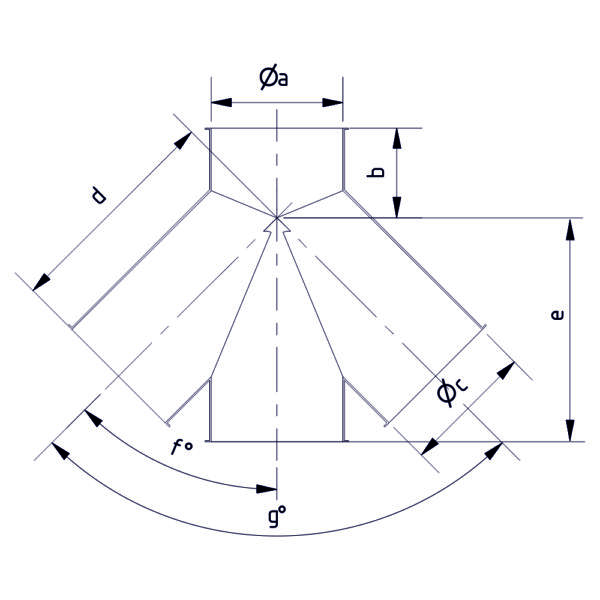

TypArtikelnummerAlte Artikelnummerabcdefgkg
DN 150 1,5mm vz. 1001424 4010008015664 149 mm 25 mm 149 mm 213 mm 222 mm 45° 90° 2,5
DN 175 2mm vz. 1001452 4010008015712 174 mm 62 mm 174 mm 253 mm 273 mm 45° 90°
DN 200 2mm vz. 1001443 4010008015692 199 mm 78 mm 199 mm 280 mm 320 mm 45° 90° 6,3
DN 250 2mm vz. 1001453 4010008015713 249 mm 101 mm 249 mm 352 mm 391 mm 45° 90° 9,2
DN 250 3mm vz. 1001454 4010008015714 249 mm 101 mm 249 mm 352 mm 391 mm 45° 90° 10,6
DN 300 3mm vz. 1001455 4010008015715 299 mm 102 mm 299 mm 412 mm 418 mm 45° 90° 15,9
DN 350 3mm vz. 1001456 4010008015716 349 mm 118 mm 349 mm 473 mm 497 mm 45° 90° 22,3
DN 400 3mm vz. 1001457 4010008015717 399 mm 128 mm 399 mm 533 mm 557 mm 45° 90° 28,4
DN 250 3mm pb. 1001474 4010008015734 249 mm 101 mm 249 mm 352 mm 391 mm 45° 90° 10,6
DN 300 3mm pb. 1001475 4010008015735 299 mm 102 mm 299 mm 412 mm 418 mm 45° 90° 15,9
DN 350 3mm pb. 1001476 4010008015736 349 mm 118 mm 349 mm 473 mm 497 mm 45° 90° 22,3
DN 400 3mm pb. 1001477 4010008015737 399 mm 128 mm 399 mm 533 mm 557 mm 45° 90° 28,4

Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen
