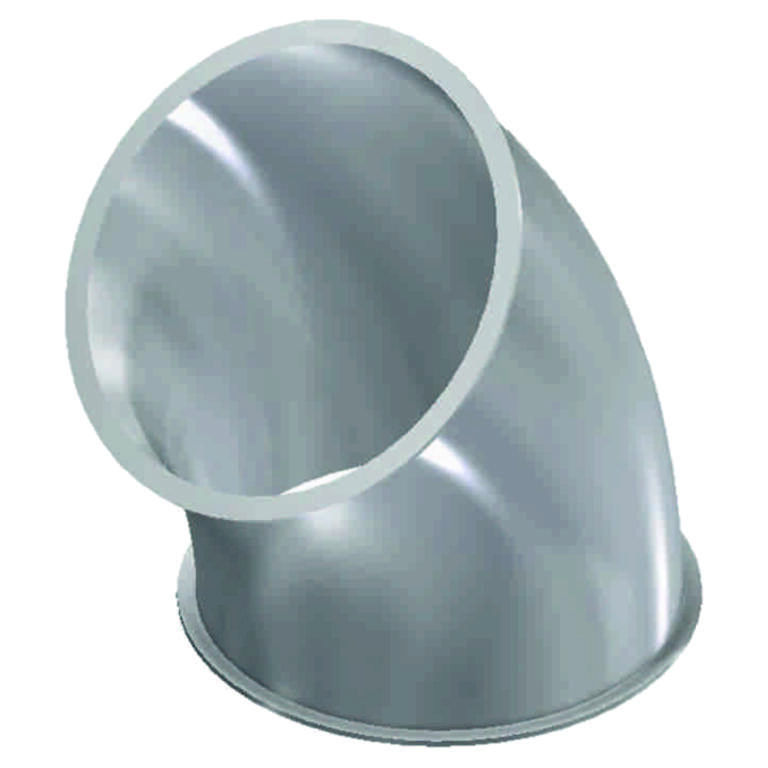

Segment ballig 45° 1,5 D
Preis auf Anfrage oder nach Anmeldung
zzgl. Versandkosten, zzgl. MwSt.
- Radius 1,5 x d
- absolut runde Geometrie
- Schmelzer Bördelkante
- innen kalibriert
- im Werkzeug gezogen
- feuerverzinkt (vz.) oder pulverbeschichtet (pb.)
- einteilig oder zweiteilig (*)

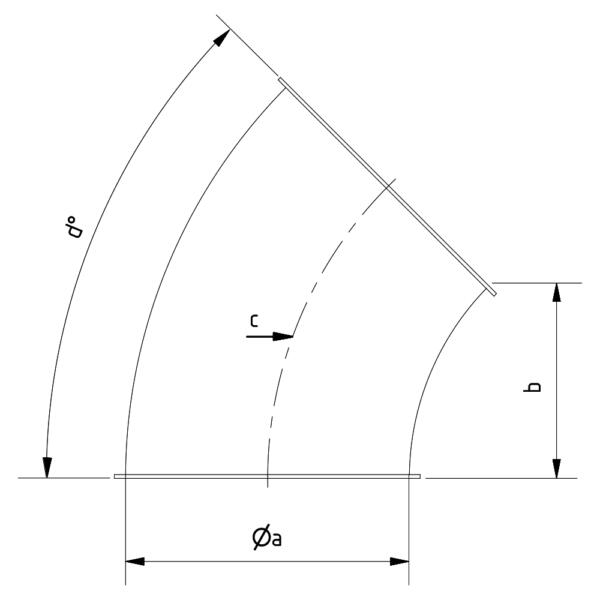

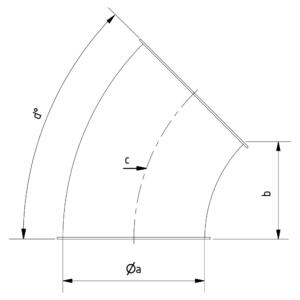

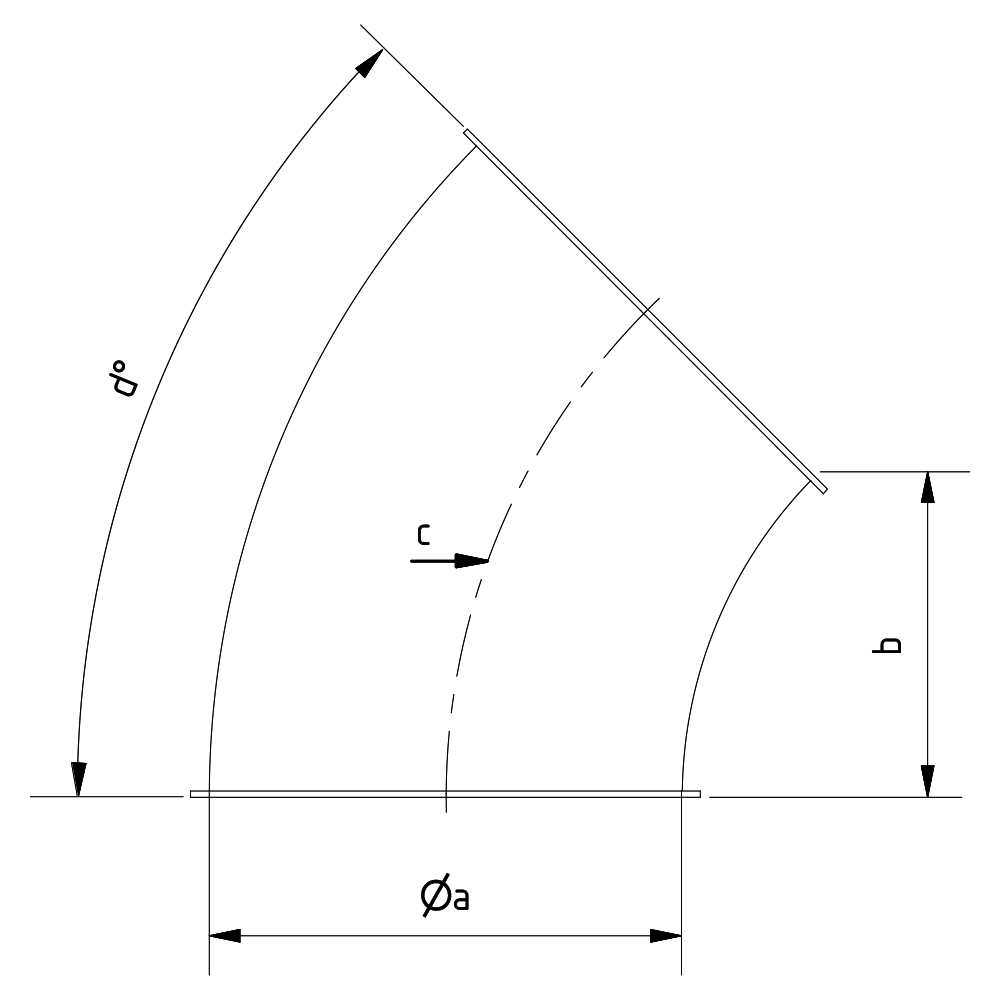

Typ | Artikelnummer | Alte Artikelnummer | a | b | c | d | kg |
---|---|---|---|---|---|---|---|
DN 150 2mm vz. | 1001148 | 4010015015757 | 149 mm | 100 mm | 223,5 mm | 45° | 1,4 |
DN 200 2mm vz. | 1001205 | 4010015015826 | 199 mm | 134 mm | 298,5 mm | 45° | 2,3 |
DN 250 2mm vz. | 1000836 (*) | 4010015015830 | 249 mm | 170 mm | 373,5 mm | 45° | 3,9 |
DN 200 3mm vz. | 1001152 | 4010015015762 | 199 mm | 134 mm | 298,5 mm | 45° | 3,5 |
DN 250 3mm vz. | 1001156 | 4010015015767 | 249 mm | 170 mm | 373,5 mm | 45° | 5,8 |
DN 300 3mm vz. | 1001160 | 4010015015781 | 299 mm | 209 mm | 448,5 mm | 45° | 8,4 |
DN 200 3mm pb. | 1001180 | 4010015015801 | 199 mm | 134 mm | 298,5 mm | 45° | 3,5 |
DN 250 3mm pb. | 1001181 | 4010015015802 | 249 mm | 170 mm | 373,5 mm | 45° | 5,8 |
Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen
