Segment ballig 5° 1,5 D
Segment ballig 5° 1,5 D – Bild 2

Segment ballig 5° 1,5 D

Preis auf Anfrage oder nach Anmeldung

zzgl. Versandkosten, zzgl. MwSt.

  • Radius 1,5 x d
  • absolut runde Geometrie
  • Schmelzer Bördelkante
  • innen kalibriert
  • im Werkzeug gezogen
  • feuerverzinkt (vz.) oder pulverbeschichtet (pb.)
Artikelnummer: n. a. Kategorie: Schlagwörter: , , ,

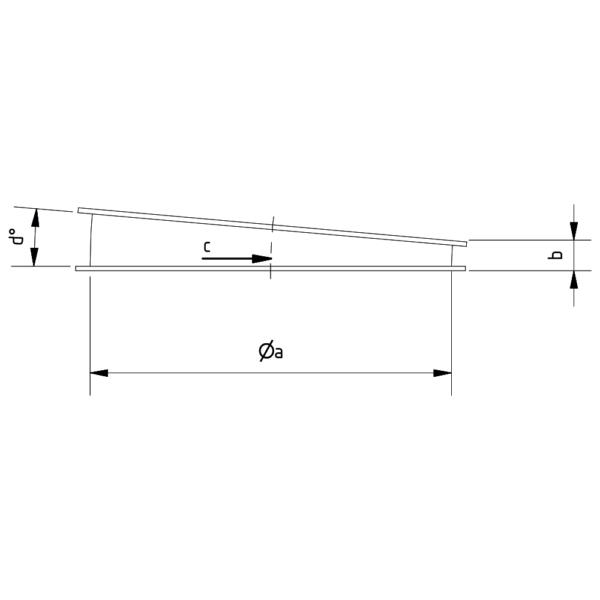

TypArtikelnummerAlte Artikelnummerabcdkg
DN 150 2mm vz. 1001145 4010015015753 149 mm 12 mm 223,5 mm 5° 0,2
DN 200 2mm vz. 1001202 4010015015823 199 mm 17 mm 298,5 mm 5° 0,4
DN 250 2mm vz. 1001206 4010015015827 249 mm 21 mm 373,5 mm 5° 0,5
DN 200 3mm vz. 1001149 4010015015758 199 mm 17 mm 298,5 mm 5° 0,6
DN 250 3mm vz. 1001153 4010015015763 249 mm 21 mm 373,5 mm 5° 0,8
DN 300 3mm vz. 1001157 4010015015778 299 mm 29 mm 448,5 mm 5° 1,2
DN 200 3mm pb. 1001174 4010015015795 199 mm 17 mm 298,5 mm 5° 0,6
DN 250 3mm pb. 1001175 4010015015796 249 mm 21 mm 373,5 mm 5° 0,8

Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen

File
4010015015753-Ø150x2, 5°, R=1,5d (30.16 KB)
4010015015758-Ø200x3, 5°, R=1,5d (31.25 KB)
4010015015763-Ø250x3, 5°, R=1,5d (29.54 KB)
