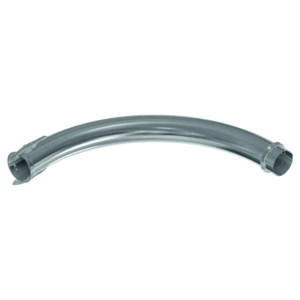

Segmentbogen Helix-air mit Flansch 45°

Preis auf Anfrage oder nach Anmeldung

  • spritzgrundiert
  • höhere Wandstärken möglich
  • Flansche RII DIN 24154
  • mit Losflanschverbindung

Artikelnummer: n. a. Kategorie:
TypArtikelnummerAlte Artikelnummerabctkg
DN 160 1002657 4006015015712 156 mm 234 mm 45° 2 mm 2,6
DN 180 1002658 4006015015713 176 mm 264 mm 45° 2 mm 3,1
DN 200 1002659 4006015015714 196 mm 294 mm 45° 2 mm 3,7
DN 250 1002660 4006015015715 246 mm 369 mm 45° 2 mm 5,3
DN 280 1002661 4006015015716 276 mm 414 mm 45° 2 mm 7,3
DN 315 1002662 4006015015717 311 mm 466 mm 45° 2 mm 8,8
DN 355 1002663 4006015015718 351 mm 526 mm 45° 2 mm 10,7
DN 400 1002664 4006015015719 396 mm 594 mm 45° 2 mm 13,1
DN 450 1002665 4006015015720 446 mm 669 mm 45° 2 mm 15,9
DN 500 1002666 4006015015721 496 mm 744 mm 45° 2 mm 19,2
DN 560 1002667 4006015015722 556 mm 834 mm 45° 2 mm 24,2
DN 630 1002668 4006015015723 626 mm 939 mm 45° 2 mm 29,9
DN 710 1002669 4006015015724 706 mm 1059 mm 45° 2 mm 37,0
DN 800 1002670 4006015015725 796 mm 1194 mm 45° 2 mm 45,8
DN 900 1002671 4006015015726 896 mm 1344 mm 45° 2 mm 56,6
DN 1000 1002672 4006015015727 996 mm 1494 mm 45° 2 mm 68,9
DN 1250 1002673 4006015015728 1116 mm 1674 mm 45° 3 mm 91,4
DN 1120 1002674 4006015015729 1246 mm 1869 mm 45° 3 mm 111,5
DN 1400 1002675 4006015015730 1396 mm 2094 mm 45° 3 mm 137,1
DN 1600 1002676 4006015015731 1596 mm 2394 mm 45° 3 mm 174,9
DN 1800 1002677 4006015015732 1796 mm 2694 mm 45° 3 mm 213,5
DN 2000 1002678 4006015015733 1996 mm 2994 mm 45° 3 mm 265,3

Bedienungsanleitungen finden Sie unter folgendem Link: Bedienungsanleitungen
