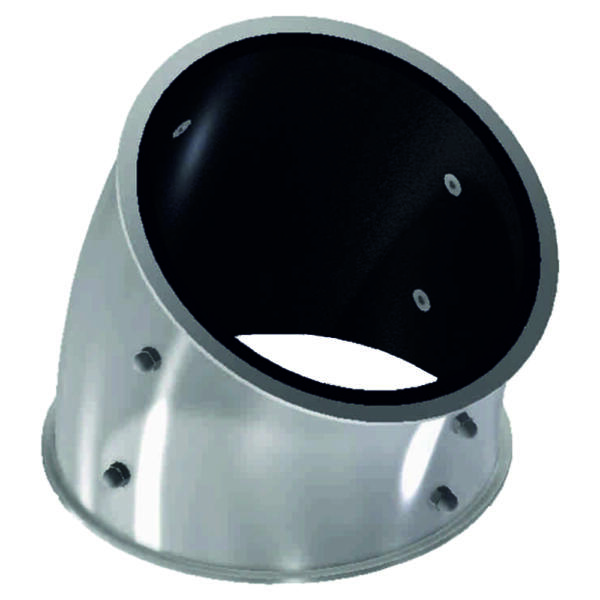

Convex segment 30° 1,5 D (APS; Super APS; Super APS food)

Price on request or after logging in

  • superior roundness
  • Schmelzer flanged edge
  • calibrated inside
  • hot-dip galvanized
  • longer service life
  • light assembly weight
  • exchangeable lining

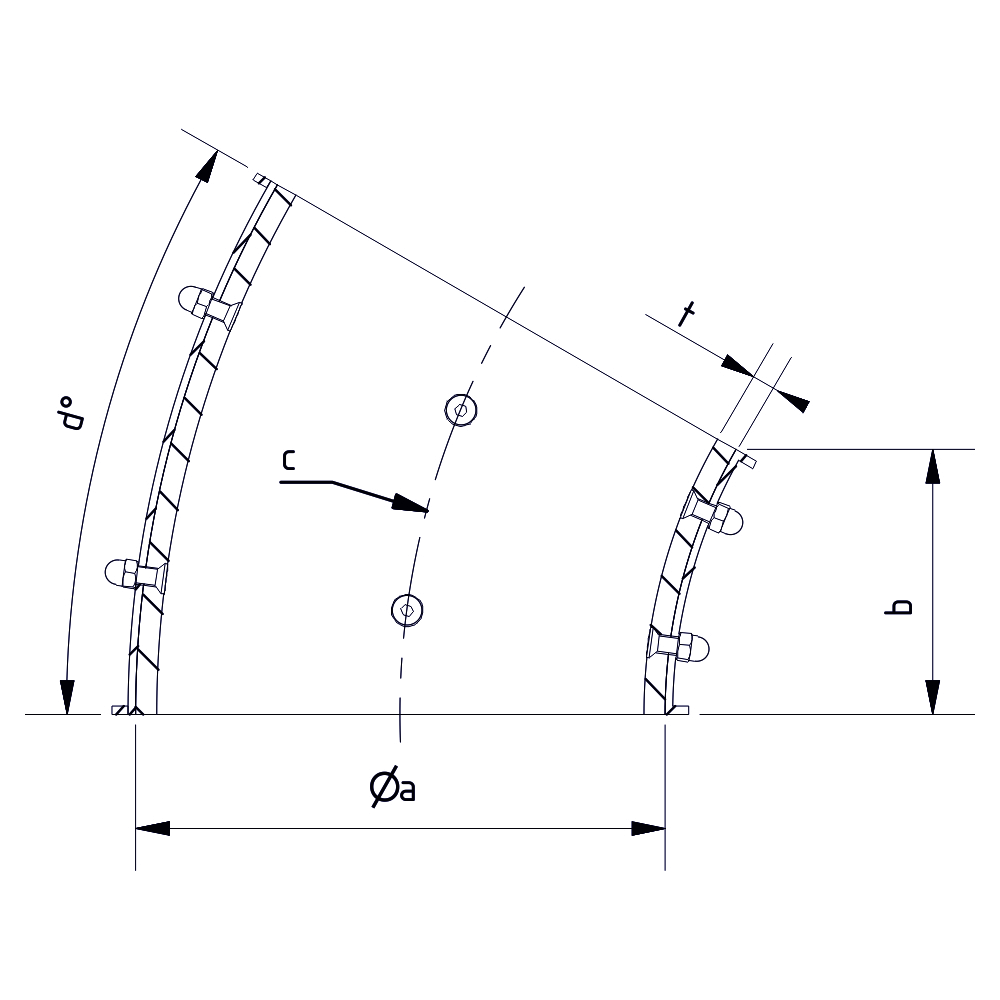

TypeArticlenumberOld Articlenumberabcdtkg
DN 200 2mm APS 4000036 4018015015666 199 mm 95 mm 298,5 mm 30° 8 mm 3,7
DN 250 2mm APS 4000040 4018015015670 249 mm 120 mm 373,5 mm 30° 10 mm 5,4
DN 300 2mm APS 4000044 4018015015678 299 mm 149 mm 448,50 mm 30° 10 mm 7,1
DN 200 2mm Super APS 4000066 4018015015700 199 mm 95 mm 298,5 mm 30° 6 mm
DN 250 2mm Super APS 4000067 4018015015701 249 mm 120 mm 373,5 mm 30° 6 mm
DN 300 2mm Super APS 4000068 4018015015702 299 mm 149 mm 448,5 mm 30° 6 mm
DN 200 2mm Super APS food 4000069 4018015015703 199 mm 95 mm 198,5 mm 30° 6 mm
DN 250 2mm Super APS food 4000070 4018015015704 249 mm 120 mm 373,5 mm 30° 6 mm
DN 300 2mm Super APS food 4000071 4018015015705 299 mm 149 mm 448,5 mm 30° 6 mm

You can find instruction manuals under the following link: Instruction manuals
