Pipe system Helix nominal length 4000
Price on request or after logging in
plus shipping charges
- flanged edge (B) or welded flange RII DIN 24154 (F)
- hot-dip galvanized
- superior roundness
- no deformation due to longitudinal and cross seams
- mild steel (DD11) or wear-resistant steel (S355MC)

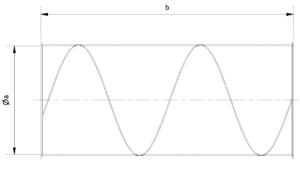

Type | Articlenumber | a | b | t | kg |
---|---|---|---|---|---|
DN 160 2mm DD11 (F) | 4006014016226 | 156 mm | 3988 mm | 2 mm | 32,2 |
DN 160 2mm S355MC (F) | 4006014016233 | 156 mm | 3988 mm | 2 mm | 32,2 |
DN 160 2mm DD11 (B) | 4006014015988 | 156 mm | 3988 mm | 2 mm | 32,2 |
DN 160 2mm S355MC (B) | 4006014015995 | 156 mm | 3988 mm | 2 mm | 32,2 |
DN 175 2mm DD11 (F) | 4006014016227 | 174 mm | 3988 mm | 2 mm | 35,2 |
DN 175 2mm S355MC (F) | 4006014016234 | 174 mm | 3988 mm | 2 mm | 35,2 |
DN 175 2mm DD11 (B) | 4006014015989 | 174 mm | 3988 mm | 2 mm | 35,2 |
DN 175 2mm S355MC (B) | 4006014015996 | 174 mm | 3988 mm | 2 mm | 35,2 |
DN 200 2mm DD11 (F) | 4006014016228 | 196 mm | 3988 mm | 2 mm | 40,2 |
DN 200 2mm S355MC (F) | 4006014016235 | 196 mm | 3988 mm | 2 mm | 40,2 |
DN 200 2mm DD11 (B) | 4006014015990 | 196 mm | 3988 mm | 2 mm | 40,2 |
DN 200 2mm S355MC (B) | 4006014015997 | 196 mm | 3988 mm | 2 mm | 40,2 |
DN 250 2mm DD11 (F) | 4006014016229 | 246 mm | 3988 mm | 2 mm | 52,3 |
DN 250 2mm S355MC (F) | 4006014016236 | 246 mm | 3988 mm | 2 mm | 52,3 |
DN 250 2mm DD11 (B) | 4006014015991 | 246 mm | 3988 mm | 2 mm | 52,3 |
DN 250 2mm S355MC (B) | 4006014015998 | 246 mm | 3988 mm | 2 mm | 52,3 |
DN 300 2mm DD11 (F) | 4006014016230 | 301 mm | 3988 mm | 2 mm | 60,3 |
DN 300 2mm S355MC (F) | 4006014016237 | 301 mm | 3988 mm | 2 mm | 60,3 |
DN 300 2mm DD11 (B) | 4006014015992 | 301 mm | 3988 mm | 2 mm | 60,3 |
DN 300 2mm S355MC (B) | 4006014015999 | 301 mm | 3988 mm | 2 mm | 60,3 |
DN 350 2mm DD11 (F) | 4006014016231 | 351 mm | 3988 mm | 2 mm | 70,4 |
DN 350 2mm S355MC (F) | 4006014016238 | 351 mm | 3988 mm | 2 mm | 70,4 |
DN 350 2mm DD11 (B) | 4006014015993 | 351 mm | 3988 mm | 2 mm | 70,4 |
DN 350 2mm S355MC (B) | 4006014016000 | 351 mm | 3988 mm | 2 mm | 70,4 |
DN 400 2mm DD11 (F) | 4006014016232 | 396 mm | 3988 mm | 2 mm | 80,4 |
DN 400 2mm S355MC (F) | 4006014016239 | 396 mm | 3988 mm | 2 mm | 80,4 |
DN 400 2mm DD11 (B) | 4006014015994 | 396 mm | 3988 mm | 2 mm | 80,4 |
DN 400 2mm S355MC (B) | 4006014016001 | 396 mm | 3988 mm | 2 mm | 80,4 |
You can find instruction manuals under the following link: Instruction manuals
